| Modelo | BDM 300 | BDM 500 | BDM 600 | BDM 800 |
|---|---|---|---|---|
| Potencia máxima PV recomendada | 450W | 750W | 450W*2 | 600W*2 |
| Tensión máx. De circuito abierto de CC | 60V | |||
| Corriente de entrada de CC máx | 14A | 15,5A | 14A*2 | 17A*2 |
| Precisión de seguimiento de MPPT | >99,5% | |||
| Rango de seguimiento de MPPT | 22-55V | 35-55V | 22-55V | 22-55V |
| PV de ISC (máximo absoluto) | 18A | 14A | 18A*2 | 20A*2 |
| Corriente de alimentación de retroceso máxima del inversor a la matriz | 0A | |||
| Potencia nominal de salida de CA | 300W | 500W | 500W | 800W |
| Tensión nominal de red de potencia | 240V/208V/230V | |||
| Tensión de red de alimentación permitida | 211-264*/ 183-228*/ configurable | |||
| THD | <3% (a potencia nominal) | |||
| Frecuencia nominal (Hz) | 50HZ/60HZ | |||
| Corriente de fallo de salida máxima (AAC) | 2,2A PICO | 4,4A PICO | 4,4A PICO | 9,6A PICO |
| Número máximo de unidades por sucursal (20A) | 15/13/14 | 7/6/6 | 7/6/7 | 5/5/5 |
| Eficiencia media ponderada (CEC) | 95,5% | |||
| Protección | Sobretensión/subtensión; sobrefrecuencia/subfrecuencia; antiIslanding; sobrecorriente; polaridad dc inversa; Protección contra sobrecarga | |||
| Grado de protección | NEMA-6 / IP-66 / IP-67 | |||
| Temperatura ambiente | -40°F a +149°F (-40°C a +65°C) | |||
| Temperatura de funcionamiento | -40°F a +185°F (-40°C a +85°C) | |||
| Pantalla | LUZ LED | |||
| Comunicaciones | Línea de alimentación | |||
| DIMENSIONES (W-H-D) | 180 x 186 x 25 mm | 277 x 132 x 50 mm | 277 x 132 x 50 mm | 268 x 250 x 42 mm |
| Peso (incluido el cable de CA) | 1,5 kg | 4,0 kg | 2,9 kg | 2,9 kg |
| Categoría de entorno | Interior y exterior | |||
| Ubicación húmeda | Adecuado | |||
| Grado de contaminación | PD3 | |||
| Categoría de sobretensión | II (PV), III (ALIMENTACIÓN DE CA) | |||
| Cumplimiento de la seguridad del producto | UL 1741; CSA C22,2 Nº 107,1; IEC/en 62109-1; IEC/EN 62109-2 | |||
| Cumplimiento del código de la cuadrícula | IEEE 1547; VDE-AR-N 4105*; VDE V 0126-1-1/A1; G83/2, CEI 021; AS 4777,2 Y AS 4777,3, EN50438 | |||

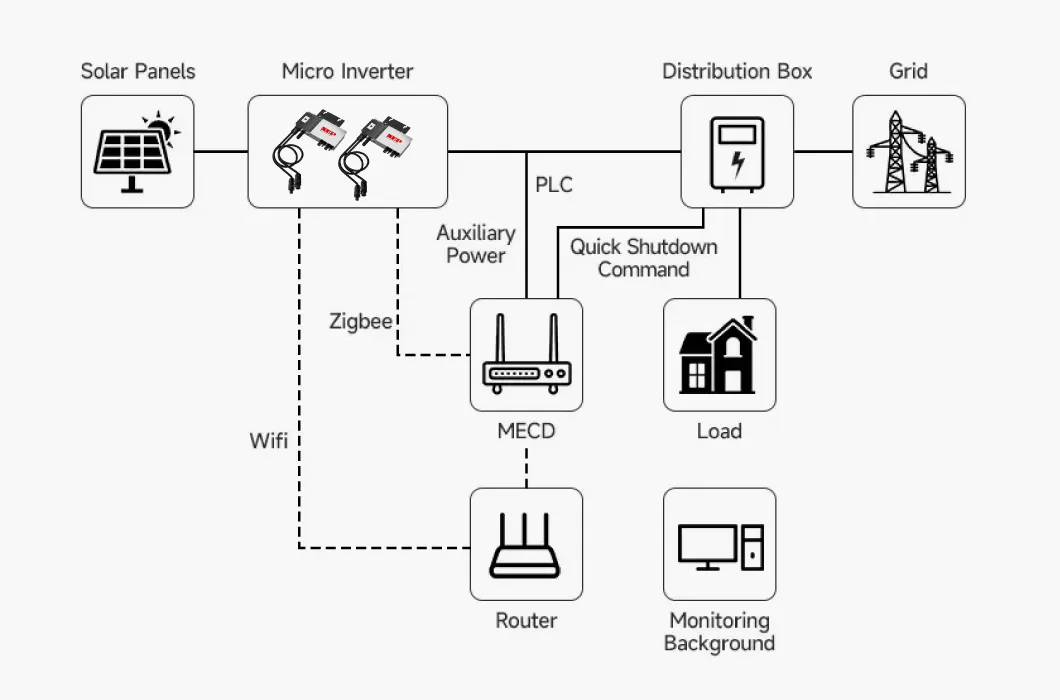

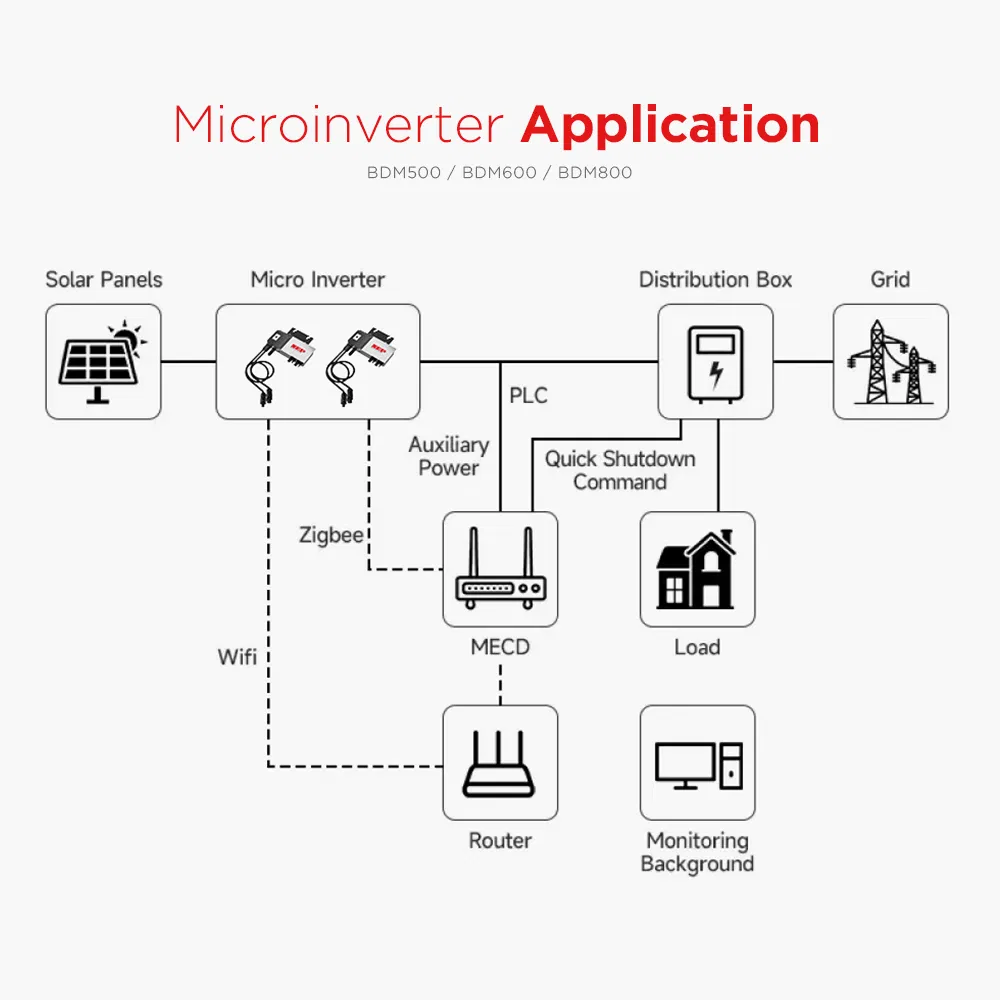

Esquema ilustrativo del funcionamiento e integración de los microinversores dentro del sistema fotovoltaico.
La ilustración anterior muestra la aplicación básica de este inversor. También incluye los siguientes dispositivos para tener un sistema en ejecución completo:
• Generador o utilidad
• Módulos fotovoltaicos
Consulte con su integrador de sistemas para conocer otras posibles arquitecturas de sistemas en función de sus necesidades. Este inversor puede alimentar todo tipo de aparatos en el hogar o en la oficina, incluidos los aparatos de motor, como el frigorífico y el aire acondicionado.
Fácil de instalar

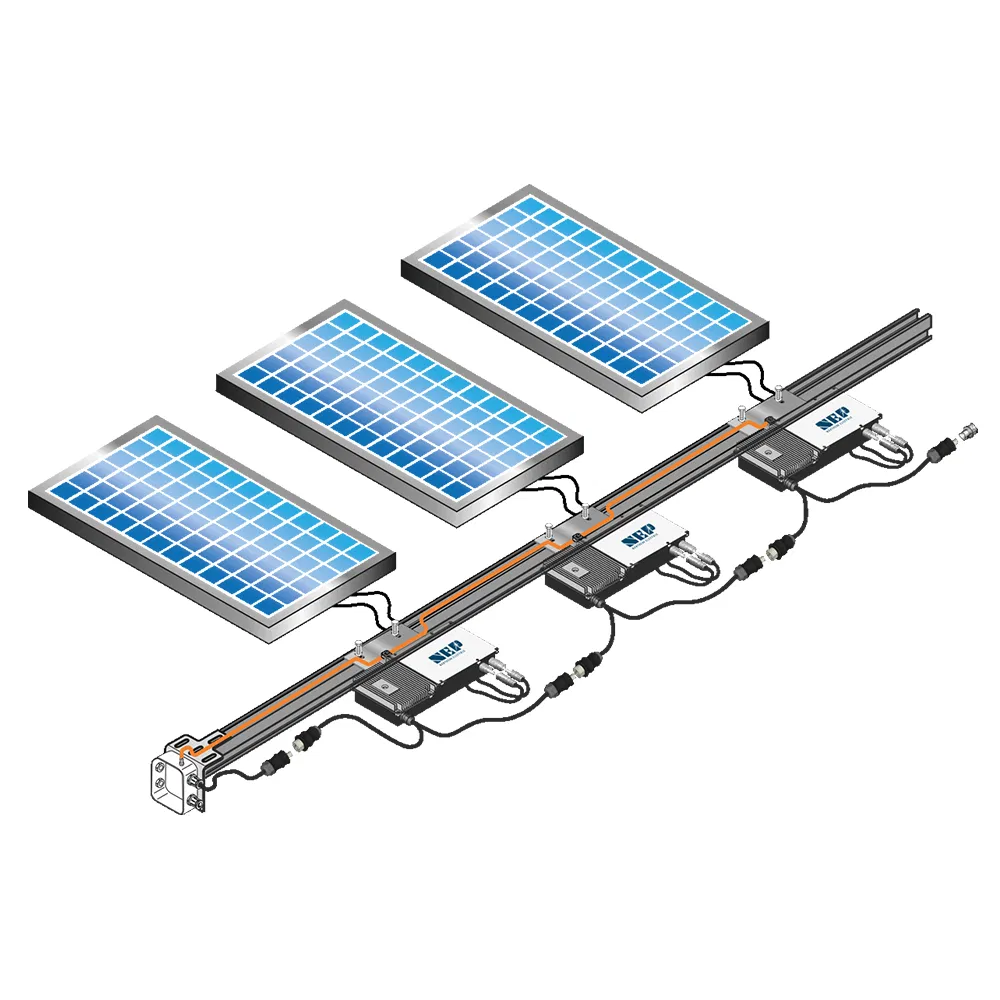

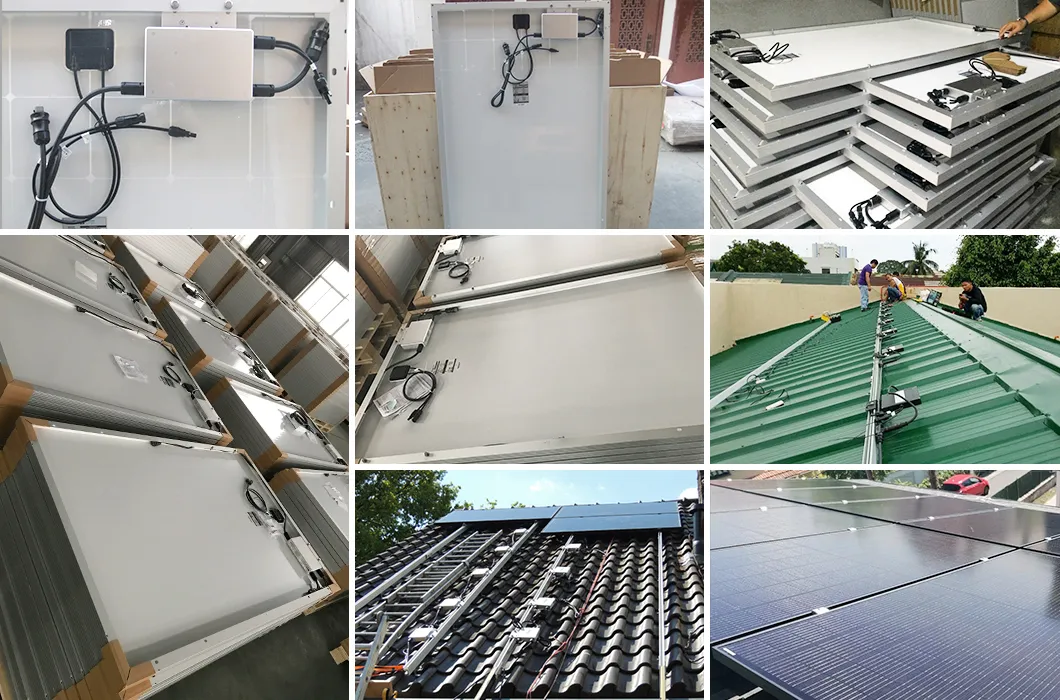

El Microinverter se coloca en la misma estructura que los paneles solares y las conexiones de cable se realizan a través de sus propios conectores.
Alta eficiencia y excelentes ganancias
Con una eficiencia de conversión máxima de hasta el 95.5%. Aproveche al máximo la energía solar con la tecnología MPPT.
Innovación constante
Creando impacto con la innovación, con más de 10 años de experiencia, queremos continuar revolucionando y contribuyendo al cuidado del medio ambiente.
Su función principal es convertir la corriente continua (CC) generada por los paneles solares individuales en corriente alterna (CA) apta para el consumo doméstico o comercial directo, optimizando la producción de energía módulo por módulo.
El seguimiento MPPT (punto de máxima potencia) cuenta con una precisión superior al 99.5%, asegurando que cada panel solar funcione a su máximo rendimiento de manera independiente, incluso en condiciones de sombra parcial.
Sí, cuentan con un diseño robusto y grado de protección NEMA-6 / IP-66 / IP-67, lo que garantiza su resistencia al polvo, agua y condiciones ambientales severas en el exterior.
El sistema cuenta con supervisión inteligente que utiliza comunicación por línea de alimentación. Esto permite realizar el registro y monitoreo del estado operativo del sistema con un solo clic a través de una plataforma en la nube.
Viene equipado con múltiples protecciones avanzadas, incluyendo protección contra sobretensión/subtensión, sobrefrecuencia/subfrecuencia, sistema anti-isla (antiIslanding), sobrecorriente, polaridad inversa de CC y protección contra sobrecargas.
