Información Básica
No. de Modelo100KW
CondiciónNuevo
CertificaciónCE / RoHS / MSDS / UN38.3 / IEC / ISO9001 / ISO14001
AplicaciónFamiliar, Industrial, Comercial
EspecificaciónNormal, personalizado
Rango de modelos30kw-300kw
InstalaciónFijo
Frecuencia de salida50/60Hz
Tensión de salida220V / 380V / US 120/240V
SupervisiónDispositivo WiFi / GPRS
Cable PV4 / 6 / 10mm²
Tiempo de trabajo24 horas / día
Clase de seguridadClase A
Asistencia técnicaVideo de instalación
UsoSistema solar, Batería de reserva, UPS
PantallaPantalla LED
SoportesInstalación en Techo / Suelo
AccesoriosLlave MC4, Alicates, etc.
InversorFase única / Trifásico
Tipo de panelPaneles Mono
EmbalajeCaja estándar con espuma
Código HS8507600090
Capacidad prod.100,000 pcs/mes
Descripción de Producto
💡 Principio de Funcionamiento del Sistema de Energía Solar
El sistema solar absorbe la energía del sol para iluminar su hogar y alimentar sus aparatos eléctricos domésticos, incluyendo la carga de dispositivos móviles.
Los componentes clave del sistema solar incluyen el panel solar, las bombillas de iluminación, la caja de control integrada con controlador de carga, la batería solar y el inversor. Adicionalmente, el sistema es compatible con ventiladores, TV, computadoras portátiles y sistemas de aire acondicionado.
Conversión directa: El panel fotovoltaico convierte la energía solar directamente en electricidad. Esta energía se almacena de forma segura en la batería para ser utilizada cuando sea necesario. Nuestro sistema es compacto, portátil y de fácil montaje, proporcionando una solución económica para optimizar su consumo de energía.
📋 Aplicaciones y Áreas de Uso del Sistema
- Equipos móviles instalados en casas rodantes, vehículos recreativos y barcos.
- Uso residencial en zonas remotas sin conexión a la red eléctrica (islas, zonas rurales, puestos de control).
- Sistemas de generación de energía conectados a la red en azoteas domésticas.
- Bombeo de agua fotovoltaico para riego y pozos de agua profunda.
- Sistemas de transporte como luces de baliza, señales de tráfico y luces de obstáculo aéreas.
- Estaciones de comunicación y telecomunicación, repetidores de microondas y telefonía rural.
🛠️ Especificaciones Técnicas del Sistema de 100KW
| Componente |
Especificaciones del Dispositivo |
Cantidad |
Unidad |
| Panel Solar |
Módulo solar Topcon tipo N de alta eficiencia. Conexión: 14 cuerdas x 60 paralelos. Diseño con vida útil de 25 años. Certificado TUV. |
840 |
PC |
| Caja Combinadora PV |
6 entradas, 1 salida con protección contra sobrecorriente, sobretensión, rayos y corrientes inversas. Vida útil de 20 años. |
10 |
PC |
| Soporte |
Sistema de trípode de aluminio anticorrosión, resistente a vientos de hasta 150 kW/H. |
1 |
Juego |
| Inversor Híbrido |
Tecnología IGBT 500KW/380AC Trifásico. Soporte de entrada de red/generador diésel. Onda sinusoidal pura. Diseño industrial de alta durabilidad (15 años de vida útil). |
1 |
Juego |
| Caja de Distribución CC |
Distribución eléctrica de CC con disyuntores de seguridad integrados para protección de baterías y paneles. |
1 |
Juego |
| Batería de Litio |
Módulos de 51.2V 280AH (Total 716.8V - 280AH). DOD 90%, más de 8000 ciclos de vida. Gestión integrada (CAN). Capacidad de 100.3 kWh de reserva. |
5 |
Juegos |
| Unidad de Comunicación |
Sistema avanzado para la gestión y monitoreo de comunicaciones. |
1 |
Juego |
| Distribución CA |
Caja de distribución con interruptores de CA integrados para balancear cargas y proteger la instalación eléctrica. |
1 |
Juego |
| Conector MC4 |
Tensión nominal: 1000V CC, corriente nominal: 30A. Protección impermeable IP67. |
150 |
Pares |
| Cables PV (6mm²) |
Cobre puro para interconectar paneles a la caja combinadora. |
3000 |
Metros |
| Cables BVR (25mm²) |
Cobre puro para conectar la caja combinadora a la caja de distribución CC. |
200 |
Metros |
| Cables BVR (120mm²) |
Cobre puro de alta capacidad para la conexión de batería al inversor. |
80 |
Metros |
Fotos Detalladas y Diagramas

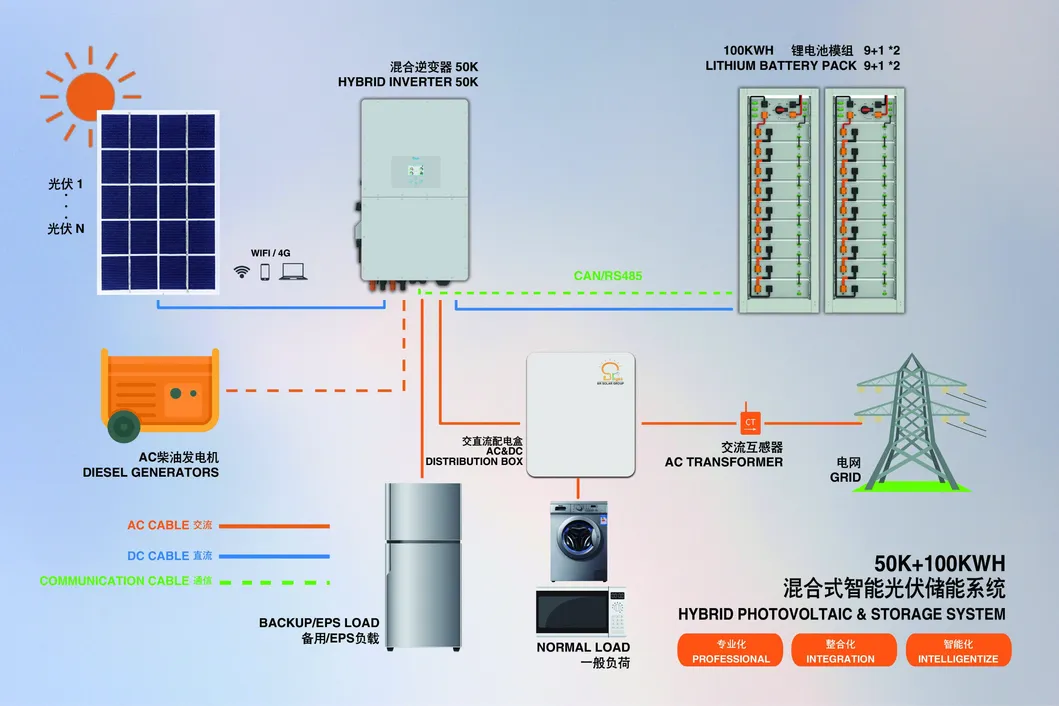

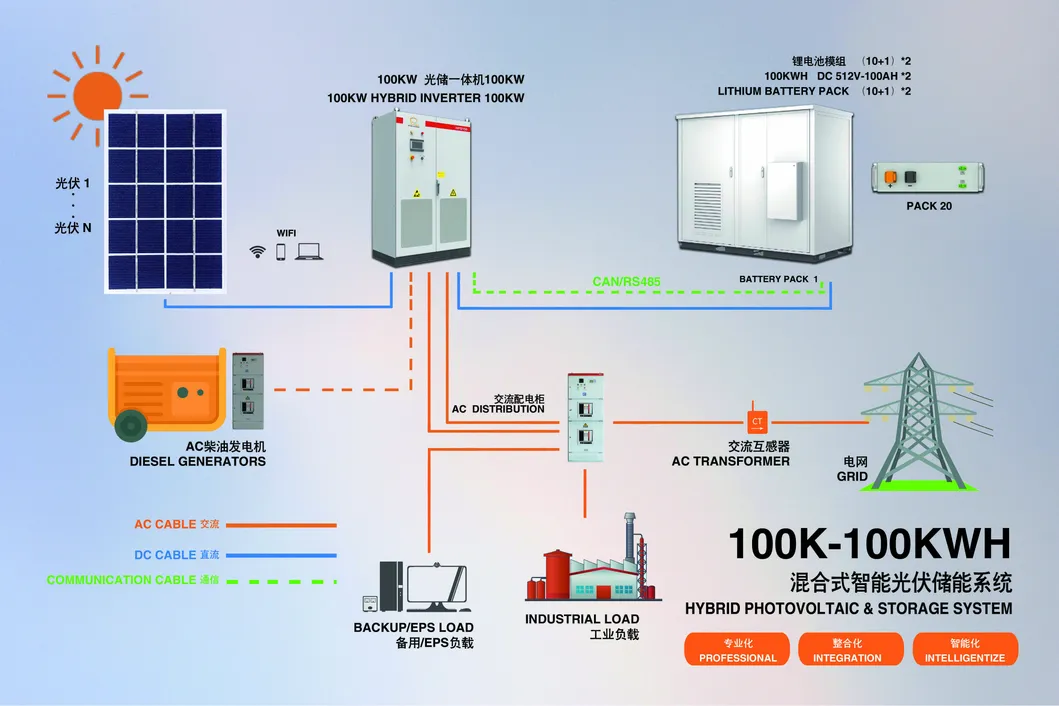

📊 Diagrama de Conexión del Sistema Híbrido

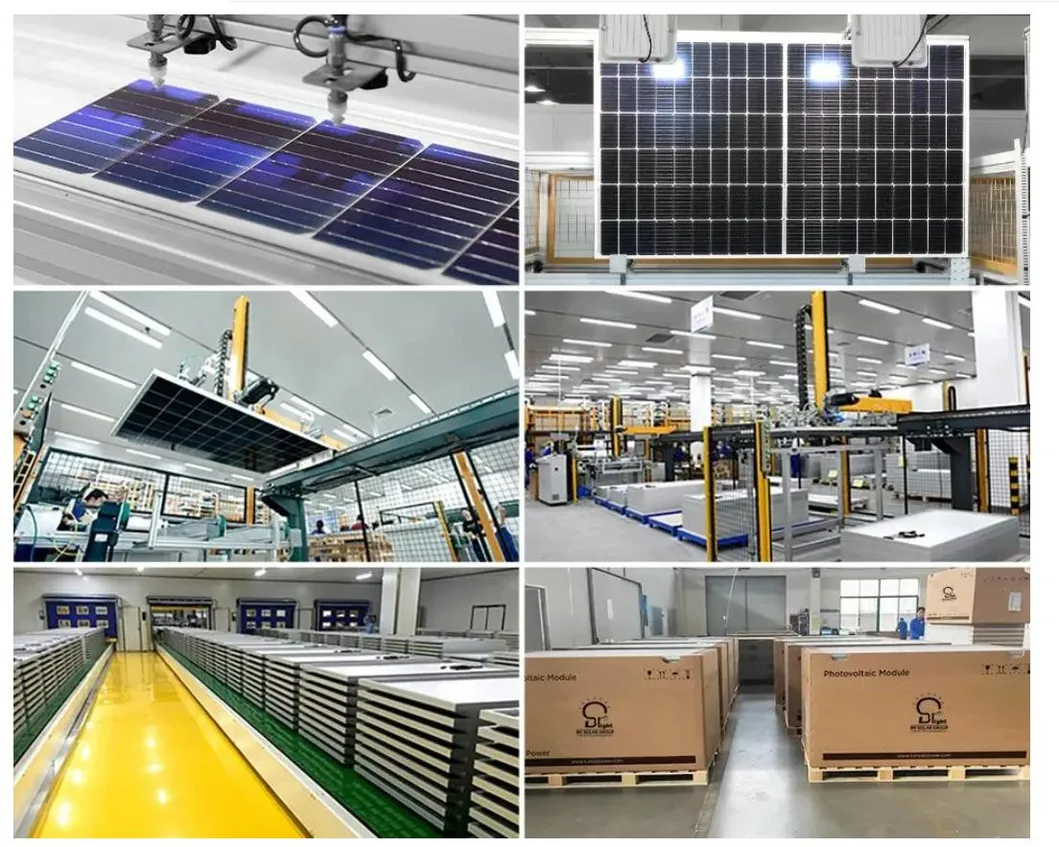

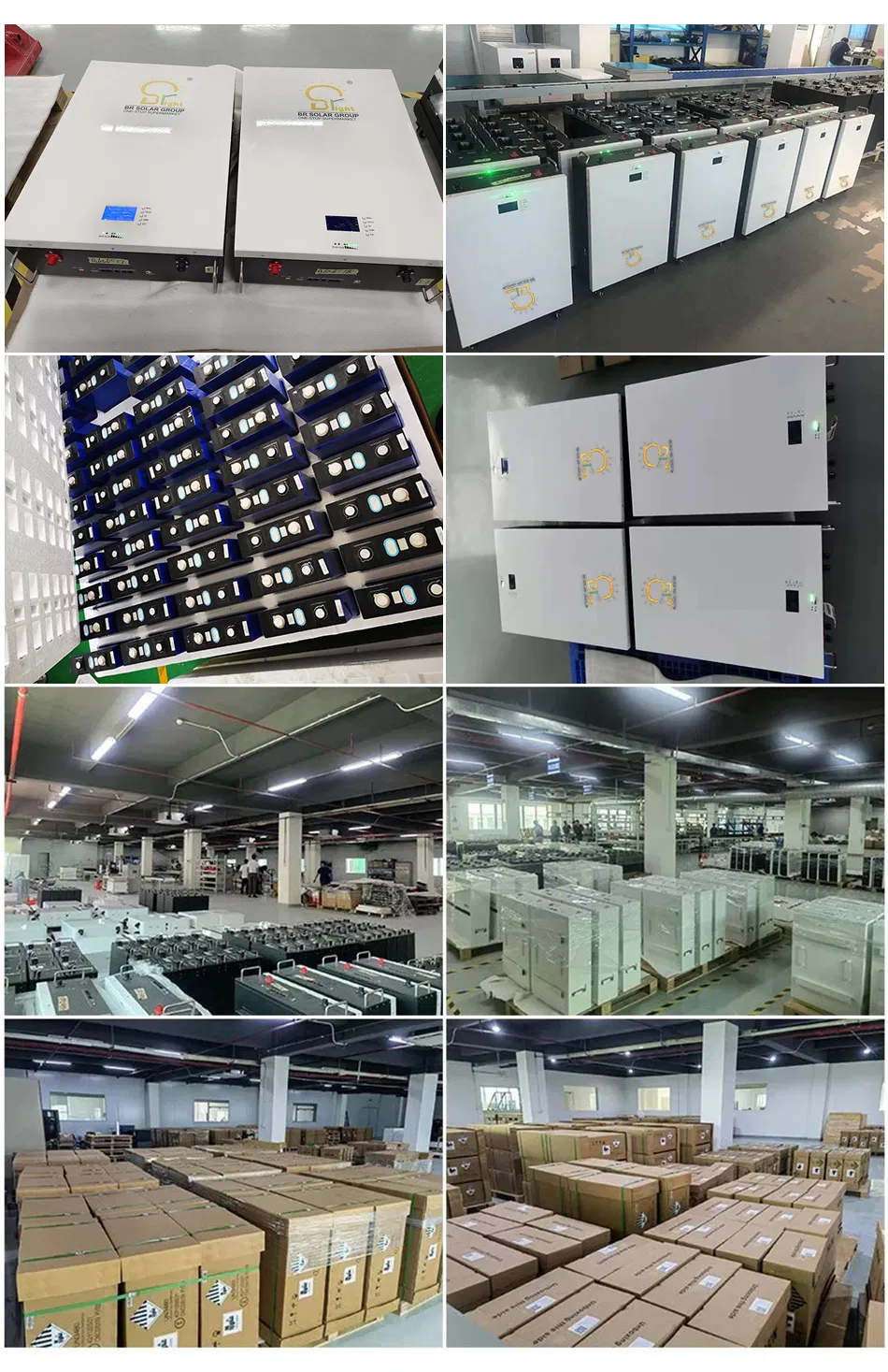

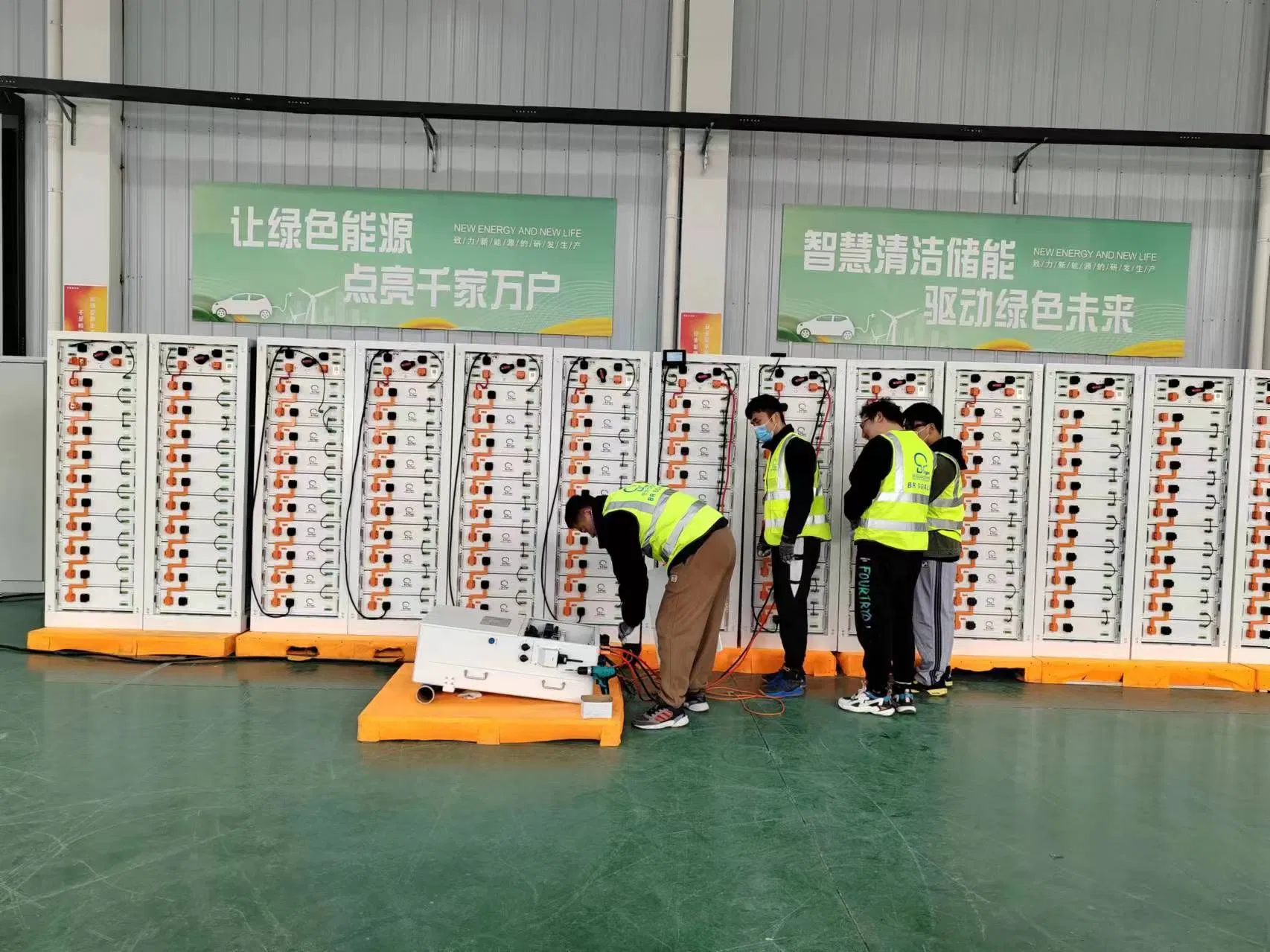

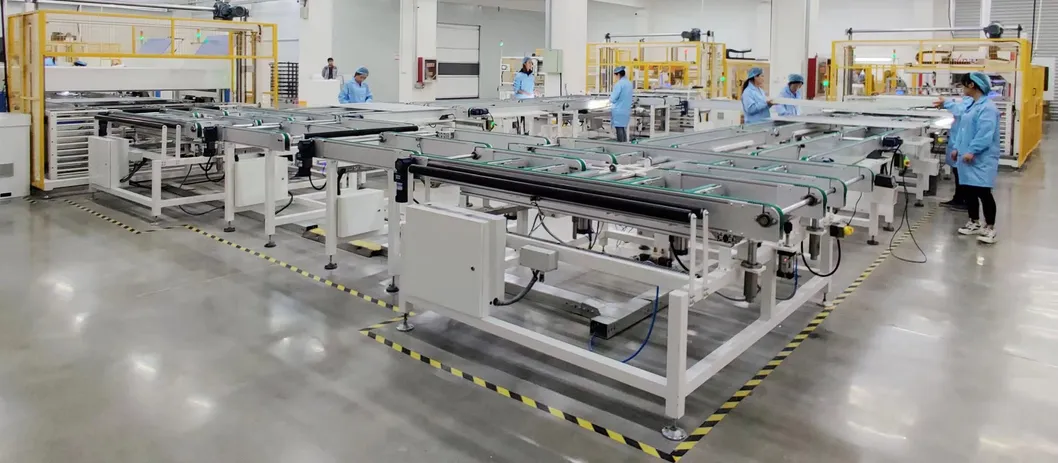

🏭 Instalaciones de Producción

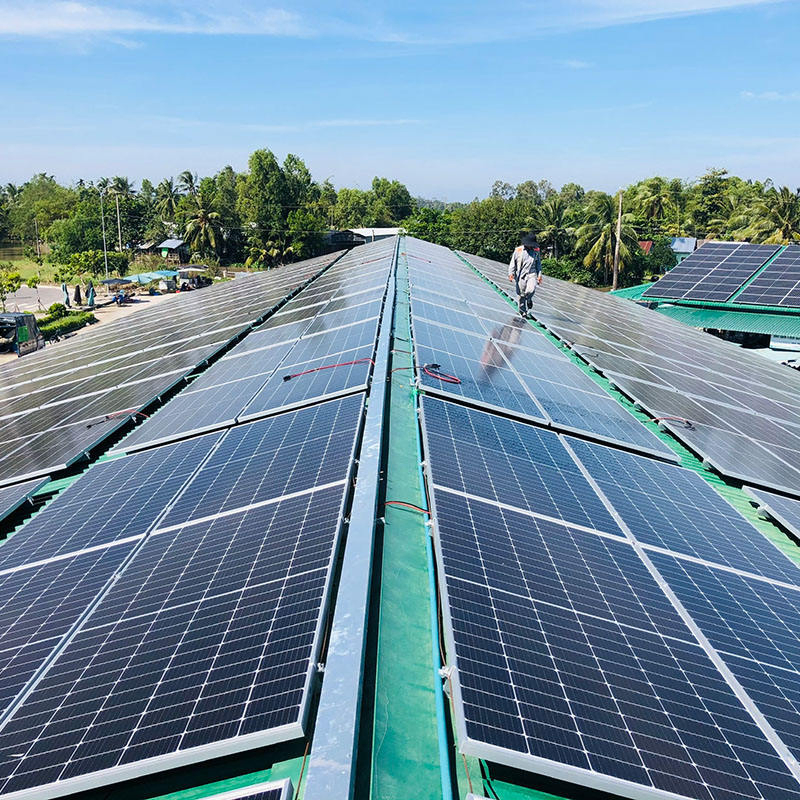

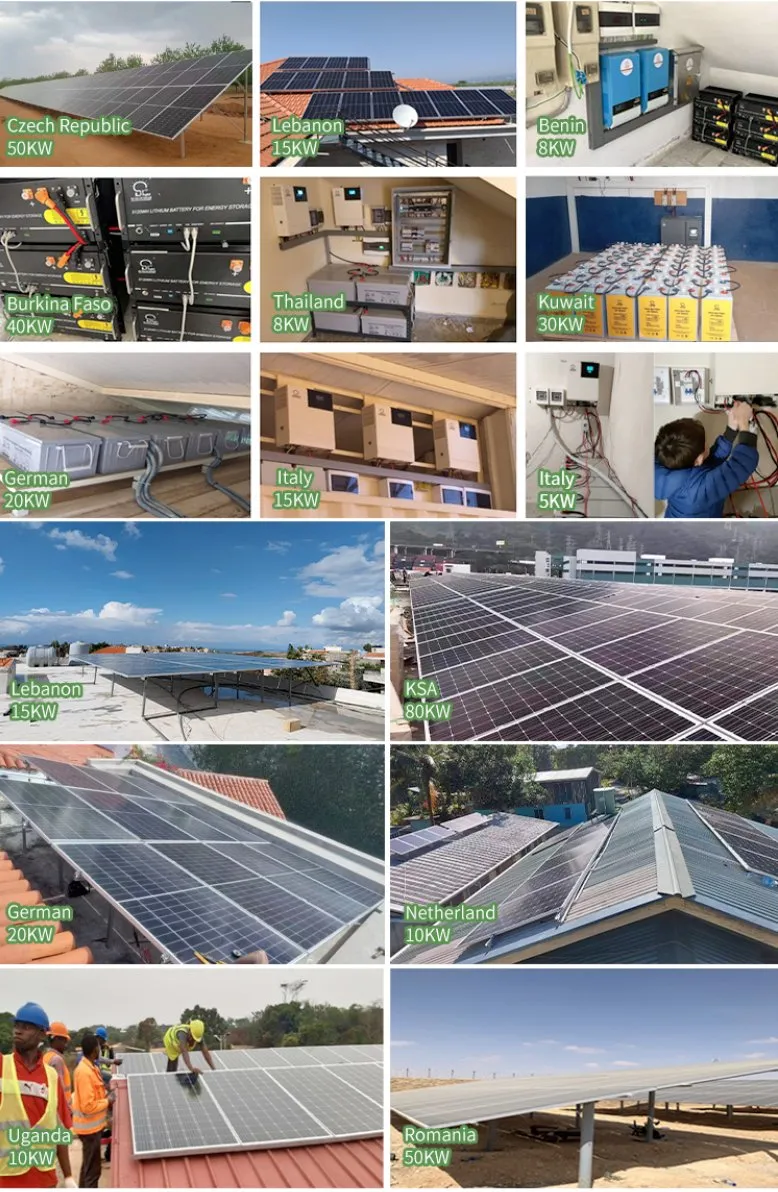

🌍 Proyectos Globales Exitosos
Nuestros productos solares se han instalado con éxito en más de 128 países, incluidos proyectos gubernamentales y de ONG locales.

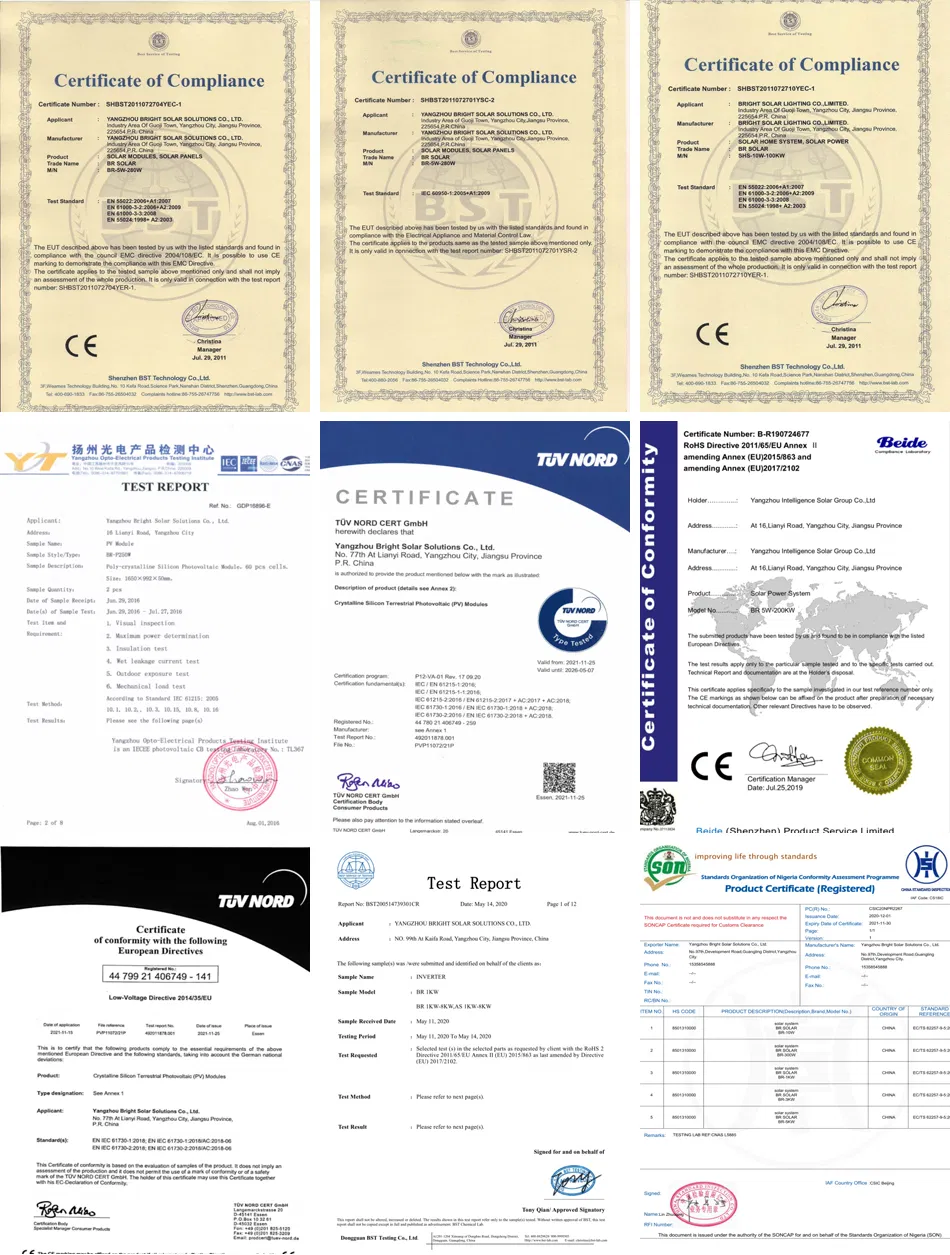

📜 Certificaciones de Calidad
🛡️ ¿Por Qué Elegir Nuestros Sistemas Solares?
- Servicios Integrales: Respuesta rápida, soluciones de diseño profesional y soporte posventa completo.
- Modalidades Flexibles: Colaboración en formatos OEM y ODM.
- Entrega Rápida: Productos estandarizados en 7 días laborables; productos convencionales en 15 días.
- Certificados Internacionales: Cumplimiento estricto con ISO 9001:2000, CE, EN, ROHS, IEC, TUV, entre otros.
- Amplia Experiencia: 14 años exportando a más de 114 países, adaptándonos a las regulaciones de cada mercado.
- Control de Calidad (3T): Riguroso método de inspección en tres niveles para garantizar durabilidad.

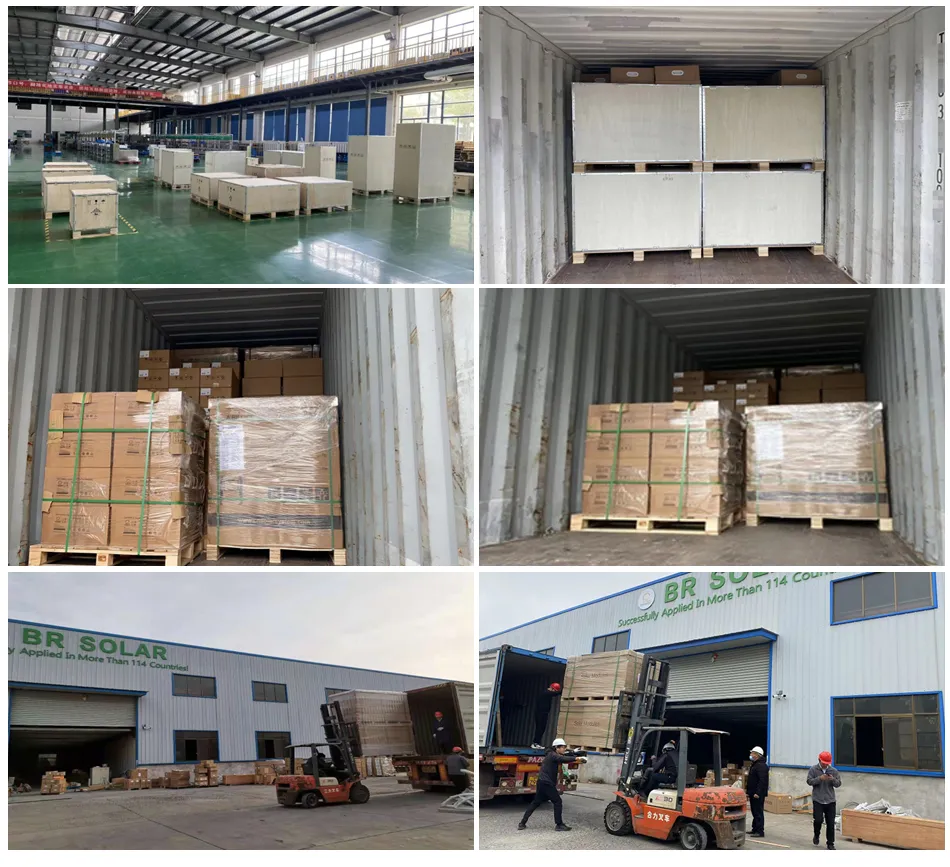

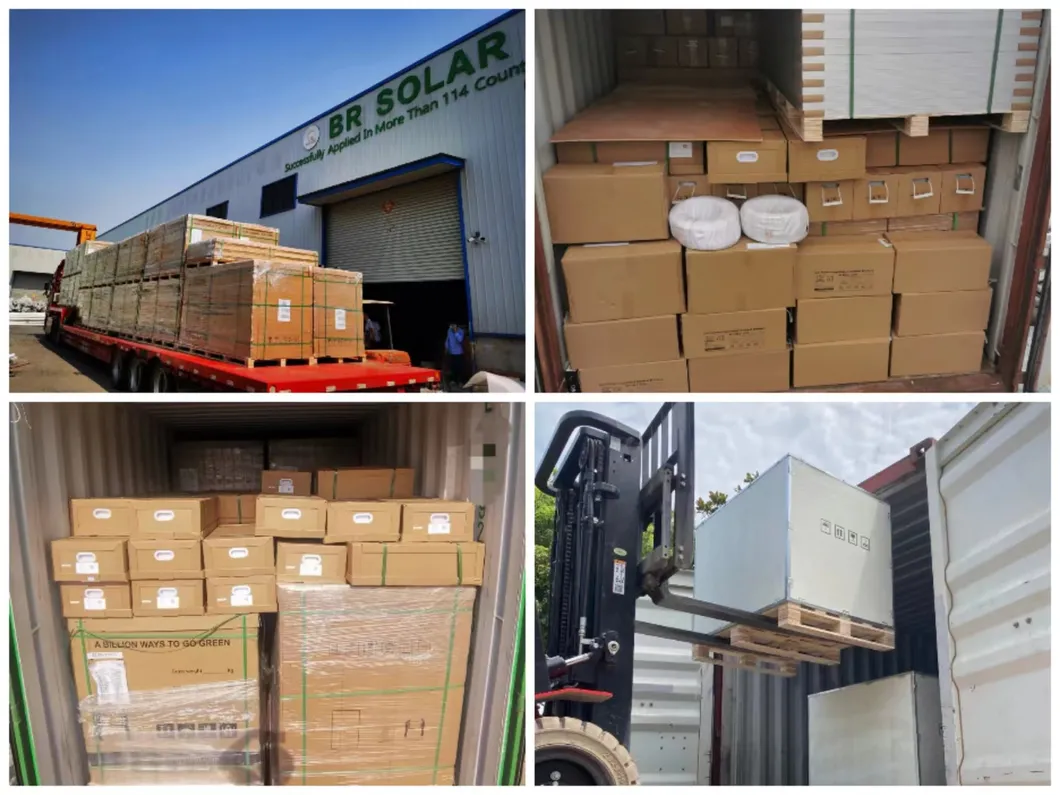

📦 Carga, Embalaje y Envío
Preguntas Frecuentes (FAQ)
¿Puedo solicitar una muestra para probar la calidad del sistema solar?
Sí, aceptamos pedidos de muestra para evaluar la calidad y el rendimiento en condiciones reales de uso. Es posible coordinar muestras de componentes específicos.
¿Cuál es el tiempo de entrega estimado de los equipos?
Para el caso de las muestras de prueba, el plazo de entrega es de 5 a 7 días. Para producciones en masa o kits completos de gran tamaño, la fecha de entrega varía en función del volumen total del pedido.
¿Cuáles son sus capacidades de fabricación?
Contamos con una amplia capacidad industrial enfocada en el sector solar. Ofrecemos diferentes gamas de inversores, baterías de litio y módulos fotovoltaicos, diseñados bajo estrictas normativas de seguridad.
¿Cómo se realiza el envío y cuánto tarda en llegar?
Los paquetes pequeños o muestras se despachan a través de servicios de mensajería internacional urgente (DHL, FedEx, UPS, TNT), con plazos de entrega de 7 a 10 días. Para pedidos de gran capacidad, el transporte marítimo o aéreo es la opción idónea.
¿Qué garantía ofrecen para el sistema de energía solar?
Ofrecemos una garantía que cubre de 3 a 5 años para el conjunto del sistema. Sustituimos de forma gratuita los componentes si se detecta cualquier falla imputable a la calidad de fabricación.
¿Se proporciona soporte técnico para la instalación física?
Sí, incluimos guías de video técnicas y documentación descriptiva. Para proyectos de envergadura que involucren compras por contenedores, se puede coordinar asesoría de instalación en el sitio o capacitación remota.
