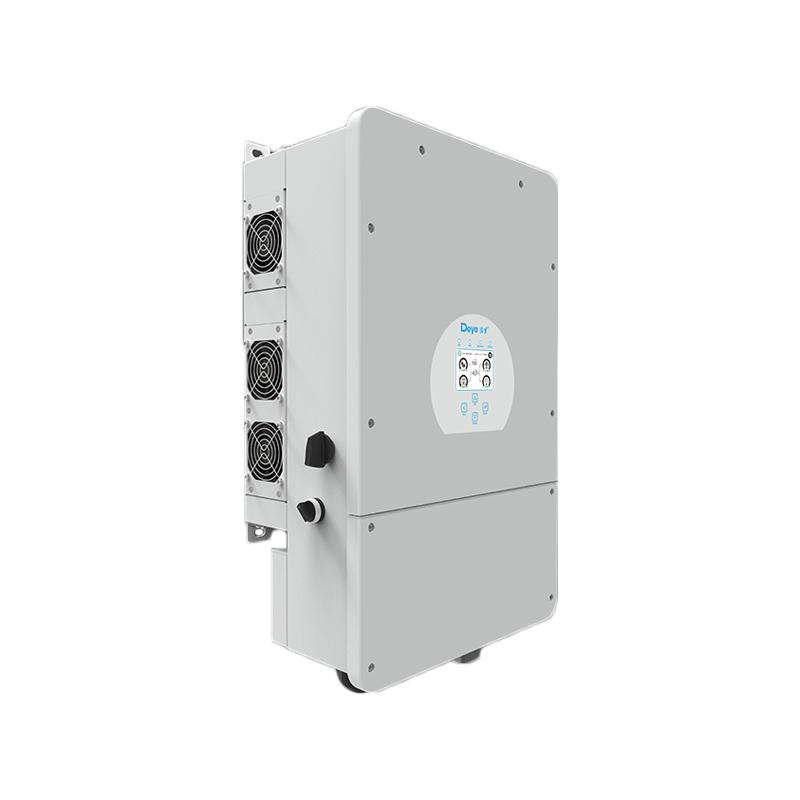

¿Qué es el inversor híbrido?
Sistema de Energía Solar Híbrido también llamado On&Off Grid Solar Energy System. Con la característica y función de sistemas de energía solar tanto en red como fuera de red. Si usted tiene un sistema híbrido de energía solar, usted podría utilizar la electricidad de los paneles solares en el día cuando está soleado, usted podría utilizar la electricidad almacenada en un banco de baterías en la noche o en días de lluvia, y también puede vender electricidad adicional a la red.
| Modelo NO | DOM-5K | DOM-6K | DOM-8K | DOM-10K | DOM-12K | DOM-14K | DOM-15K | DOM-16K | DOM-18K | DOM-20K |
|---|---|---|---|---|---|---|---|---|---|---|
| Datos de entrada de la batería | ||||||||||
| Tipo de batería | Ion litio/plomo-ácido | |||||||||
| Rango de tensión de la batería (V) | 40-60 | |||||||||
| Máx. Corriente de carga/descarga (A) | 120 | 135 | 190 | 210 | 240 | 260 | 280 | 300 | 330 | 350 |
| Estrategia de carga de la batería de ión litio | Autoadaptación al BMS | |||||||||
| Datos de entrada de cadena PV | ||||||||||
| Máx. Potencia de acceso PV (W) | 10000 | 12000 | 16000 | 20000 | 24000 | 28000 | 30000 | 32000 | 36000 | 40000 |
| Máx. Potencia de entrada PV (W) | 8000 | 8600 | 12800 | 16000 | 19200 | 22400 | 24000 | 25600 | 28800 | 32000 |
| Máx. Alimentación de tensión de entrada PV (V) | 800 | |||||||||
| Tensión de arranque (V) | 160 | |||||||||
| Rango de tensión MPPT (V) | 200-650 | 160-650 | ||||||||
| Tensión nominal de entrada PV (V) | 550 | |||||||||
| Máx. Funcionamiento de la curva de entrada PV(A) | 20+20 | 26+26 | 36+36 | |||||||
| Máx. Entrada de corto Circuito (A) | 30+30 | 39+39 | 54+54 | |||||||
| No. de MPP / cadenas por MPP | 2/1+1 | 2/2+2 | 2/2+2 | |||||||
| Datos de entrada/salida de CA | ||||||||||
| Potencia activa nominal de CA (W) | 5000 | 6000 | 8000 | 10000 | 12000 | 14000 | 15000 | 16000 | 18000 | 20000 |
| Máx. Potencia aparente de CA (VA) | 5500 | 6600 | 8800 | 11000 | 13200 | 15400 | 16500 | 17600 | 19800 | 22000 |
| Potencia nominal CA (A) | 7,6/7,2 | 9,1/8,7 | 12,2/11,6 | 15,2/14,5 | 18,2/17,4 | 21,3/20,3 | 22,8/21,8 | 24,3/23,2 | 27,3/26,1 | 30,4/29 |
| Máx. Alimentación de CA (A) | 8,4/8 | 10/9,6 | 13,4/12,8 | 16,7/16 | 20/19,2 | 23,4/22,4 | 25/24 | 26,7/25,6 | 30/28,7 | 33,4/31,9 |
| Paso a través de CA continuo (A) | 45 | 70 | ||||||||
| Potencia máxima (fuera de red) | 2 veces la potencia nominal, 10s | |||||||||
| Ajuste del factor de potencia | 0,8 capacitivo a 0,8 inductivo | |||||||||
| Tensión nominal de entrada/salida (V) | 220/380V, 230/400V 3L+N+PE | |||||||||
| Frecuencia nominal de red (Hz) | 50/45-55, 60/55-65 | |||||||||
| Formulación de conexión de red | 3L+N+PE | |||||||||
| Distorsión armónica total THDi | <3% (de potencia nominal) | |||||||||
| Corriente de inyección de CC | <0,5% In | |||||||||
| Eficiencia | ||||||||||
| Máx. Eficiencia | 97,6% | |||||||||
| Eficiencia europea | 96,5% | |||||||||
| Eficiencia de MPPT | >99% | |||||||||
| Protección de equipos | ||||||||||
| Sistemas Integrados | Protección de conexión inversa de polaridad CC, protección contra sobrecorriente de salida CA, protección de sobretensión de salida CA, protección de cortocircuito de salida CA, protección térmica, control de impedancia de aislamiento de terminal CC, monitorización de fallos de tierra, monitorización de protección de islas, detección de corriente residual (RCD), protección contra sobretensiones. | |||||||||
| Nivel de protección contra sobretensiones | TIPO II (DC), TIPO II (AC) | |||||||||
| Interfaz y Datos Generales | ||||||||||
| Interfaz de comunicación | RS232/RS485/CAN | |||||||||
| Modo de monitoreo | GPRS/WIFI/Bluetooth/4G/LAN (opcional) | |||||||||
| Rango de temperatura (ºC) | -40ºC a 60ºC (>45ºC de disminución) | |||||||||
| Humedad ambiental permitida | 0-100% | |||||||||
| Altitud permitida | 3000m | |||||||||
| Ruido (dB) | <55 | <60 | ||||||||
| Clasificación IP | IP65 | |||||||||
| Topología del inversor | No aislado | |||||||||
| Tamaño de la cabina (An. x Al. x Pr. mm) | 422x658x254 (sin conectores y soportes) | 456×750×268,5 (sin conectores y soportes) | ||||||||
| Peso (KG) | 38 | 51,9 | ||||||||
| Tipo de refrigeración | Refrigeración inteligente por aire | |||||||||
| Garantía | 5 años / 10 años (según el lugar de instalación final, consulte la política de garantía) | |||||||||
| Regulación de la red | VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI0-21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150 | |||||||||
| Seguridad / EMC Estándar | IEC/EN61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | |||||||||
