📋 Visión General - Información Básica
No. de Modelo
S6-EH1P16K03-NV-YD-L
Naturaleza de flujo Fuente
inversor de cc a ca
Fase
Soltero
Potencia de salida
12-16kw
Proceso de dar un título
CE, ROHS, ISO 9001
Tipo
DC / AC Inverters
Fuente de alimentación
Energía solar
Las topologías de circuitos
Medio puente Tipo
Naturaleza de la onda
Inversor de onda sinusoidal
Peso
48,5 kg
Topología
sin transformador
Protección contra entrada
-25 ~ +60°c
Concepto de refrigeración
refrigeración inteligente por ventilador
Altitud máx. de funcionamiento
4000 M
Conexión de ca
bloque de terminales
Tensión de salida nominal
l/n/pe, 220 v / 230 v
Frecuencia nominal
50 hz / 60 hz
Potencia de salida aparente máx.
2 veces de potencia nominal, 10 s
Paquete de Transporte
envase en cartón
Especificación
464 × 763 × 282 mm
Código del HS
8504403090
Capacidad de Producción
10000
💡 Descripción del Producto
La serie de inversores de almacenamiento de energía S6-EH1P(12-16)K03-NV-YD-L es adecuada para grandes sistemas de almacenamiento de energía fotovoltaica residenciales. Admite una entrada de corriente MPPT de hasta 40A, ideal para paneles solares de 182 mm y 210 mm. Cuenta con funciones avanzadas de gestión y protección integradas, ofreciendo una alta compatibilidad con las baterías.

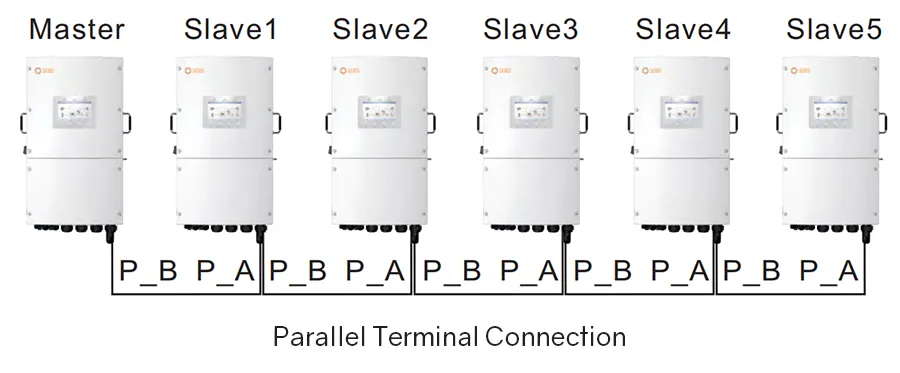

Permite la conexión de varios inversores en paralelo para constituir un sistema monofásico o trifásico, alcanzando una potencia máxima de hasta 160 kW. Asimismo, es compatible con el acoplamiento de CA para optimizar y actualizar instalaciones solares ya existentes. Ofrece una corriente máxima de carga y descarga de 350 A, lo que garantiza una densidad energética superior, convirtiéndose en la opción preferida para la transición energética residencial a gran escala.
📊 Parámetros del Producto
| Modelos |
12K |
14K |
16K |
| Entrada de CC (PV) |
| Recomendado máx. Tamaño de la matriz de PV |
24 kW |
28 kW |
32 kW |
| Max potencia de entrada de PV utilizable |
19.2 kW |
22.4 kW |
22.4 kW |
| Voltaje de entrada de Max. |
550 V |
| La tensión nominal |
380 V |
| Tensión de arranque |
100 V |
| MPPT rango de tensión |
80 - 520 V |
| Corriente de entrada de Max. |
40 / 40 / 40 |
| Max corriente de cortocircuito. |
50 / 50 / 50 |
| MPPT número / Max número de cadenas de entrada. |
3 / 6 |
| Batería |
| El tipo de batería |
Li-ion / plomo-ácido |
| El rango de tensión de batería |
40 - 60 V |
| Carga máxima corriente de descarga |
250 A |
290 A |
290 A |
| La comunicación |
CAN / RS485 |
| La salida AC (Grid) |
| Potencia nominal de salida |
12 kW |
14 kW |
16 kW |
| Fase de funcionamiento |
N/L/PE |
| La tensión nominal de la grid |
220 V / 230 V |
| La frecuencia nominal de la grid |
50 Hz / 60 Hz |
| La corriente de salida nominal de la grid |
54.5 / 52.2 A |
63.6 / 60.9 A |
72.7 / 69.6 A |
| Factor de potencia |
> 0.99 (0,8 líder - 0,8 rezagado) |
| THDi |
< 3% |
| CA de entrada (Grid) |
| El rango de tensión de entrada |
187 - 253 V |
| Corriente de entrada de Max. |
81.8 / 78.3 A |
95.5 / 91.3 A |
109.1 / 104.3 A |
| El rango de frecuencia |
45 - 55 Hz / 55 - 65 Hz |
| La salida de CA (Back-up) |
| Potencia nominal de salida |
12 kW |
14 kW |
16 kW |
| Max potencia de salida aparente. |
2 veces de la potencia nominal, 10 s |
| Interruptor de Back-up time |
< 4 ms |
| Tensión nominal de salida |
N/L/PE, 220V/230V |
| Frecuencia |
50 Hz / 60 Hz |
| Corriente de salida nominal |
54.5 A / 52.2 A |
63.6 A / 60.9 A |
72.7 A / 69.6 A |
| THDv (@linear carga) |
< 3% |
| Generador de entrada |
| Potencia de entrada de Max. |
12 kW |
14 kW |
16 kW |
| Corriente de entrada de Max. |
54.5 A / 52.2 A |
63.6 A / 60.9 A |
72.7 A / 69.6 A |
| Frecuencia de entrada nominal |
50 Hz / 60 Hz |
| Eficiencia |
| Eficiencia Max. |
97.6% |
| La eficacia de la UE |
97.0% |
| BAT cobrados por PV eficiencia máx. |
> 94.9% |
| BAT cargando / AC dados de alta eficiencia como máximo. |
> 94.33% / 93.51% |
| Protección |
| Protección contra sobretensiones |
Sí |
| DC de protección de polaridad inversa |
Sí (PV) |
| Supervisión de puesta a tierra |
Sí |
| AFCI integrado 2.0 |
Opcional |
| La clase de protección / Categoría de sobretensión |
I / II (PV y BAT), III (red eléctrica y copia de seguridad y el gen) |
| Características |

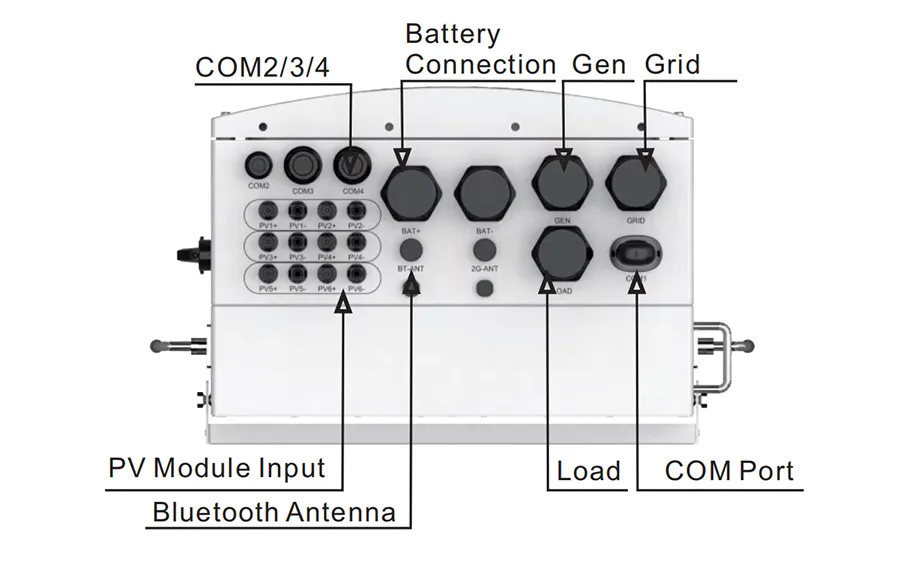

| Conexión de CC |
MC4 el tapón (PV) puerto / Bloque de terminales (BAT puerto) |
| Conexión de CA |
El bloque de terminales |
| Mostrar |
Pantalla LCD de 7.0" y Bluetooth + APP |
| La comunicación |
RS485, Opcional: móvil, Wi-Fi, INTERNET |

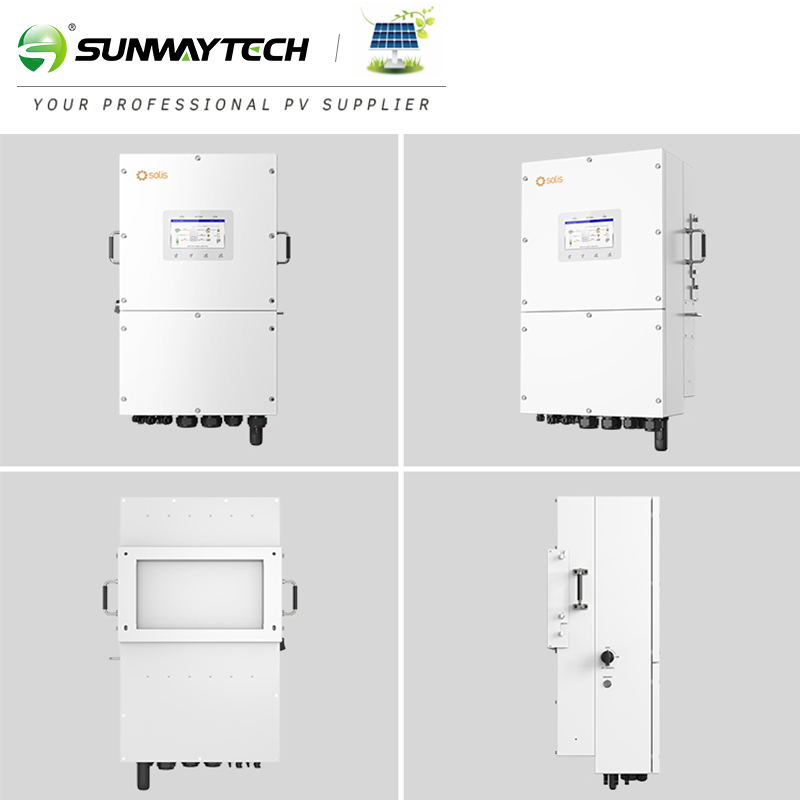

🔍 Detalles del Producto

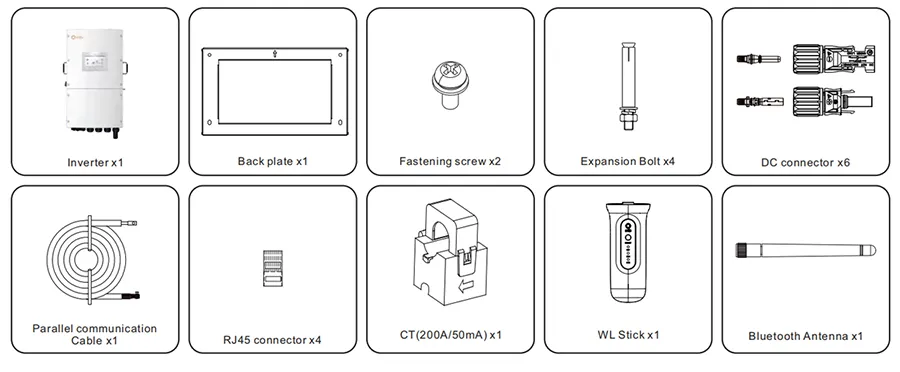

Por favor, asegúrese de que los artículos siguientes se incluyen en el envase con su máquina.
La serie está diseñada para sistemas híbridos residenciales:
El inversor puede trabajar con baja tensión de iones de litio y baterías de plomo-ácido para maximizar el autoconsumo y proporcionar el poder si la red eléctrica falla y no hay suficiente energía fotovoltaica a cubrir la demanda de la carga. La gama consta de los modelos: 9.9kW, 12kW, 14kW y 16kW. Admite los siguientes tipos de redes eléctricas: TN-S, TN-C, TN-C-S y TT.
⚡ Características Destacadas
✔
Control Integrado de SG-listo bombas de calor
✔
Aplicación Bluetooth soporte para configuración rápida y sencilla
✔
Compatible con las principales baterías de litio y de plomo-ácido
✔
AI gestiona de manera inteligente la carga y descarga sobre la base de TOU (tiempo de uso) tarifas
✔
7 pulgadas de pantalla LCD para una experiencia de usuario intuitiva
✔
160% la capacidad de entrada de PV para maximizar la utilización de la energía solar
✔
Ampliar fácilmente la capacidad del sistema mediante conexiones en paralelo y acoplamiento CA
✔
Una perfecta integración con VPP y plataformas de EMS para una mayor optimización de energía
📦 Embalaje y envío

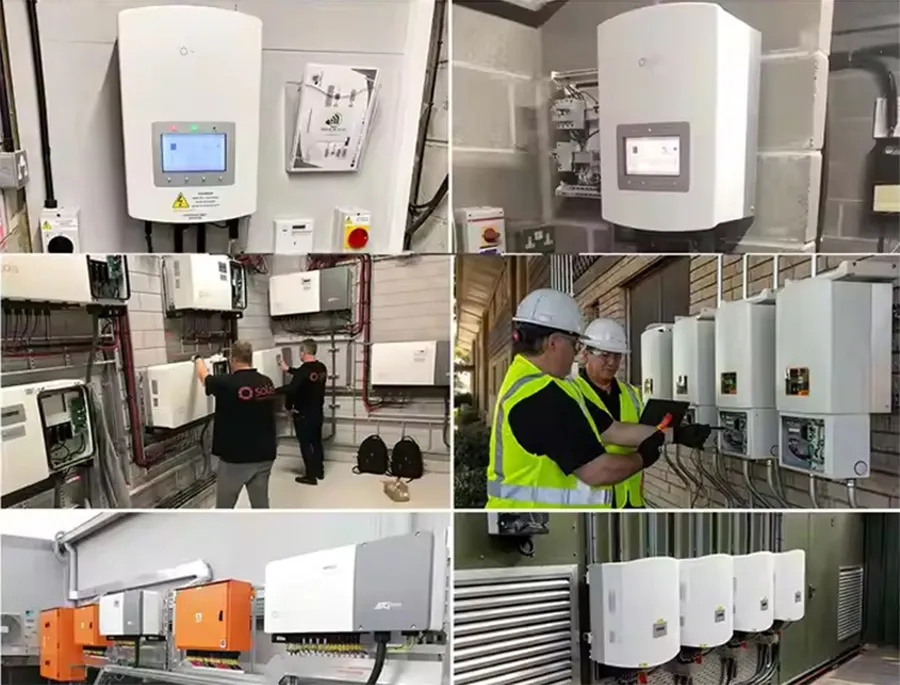

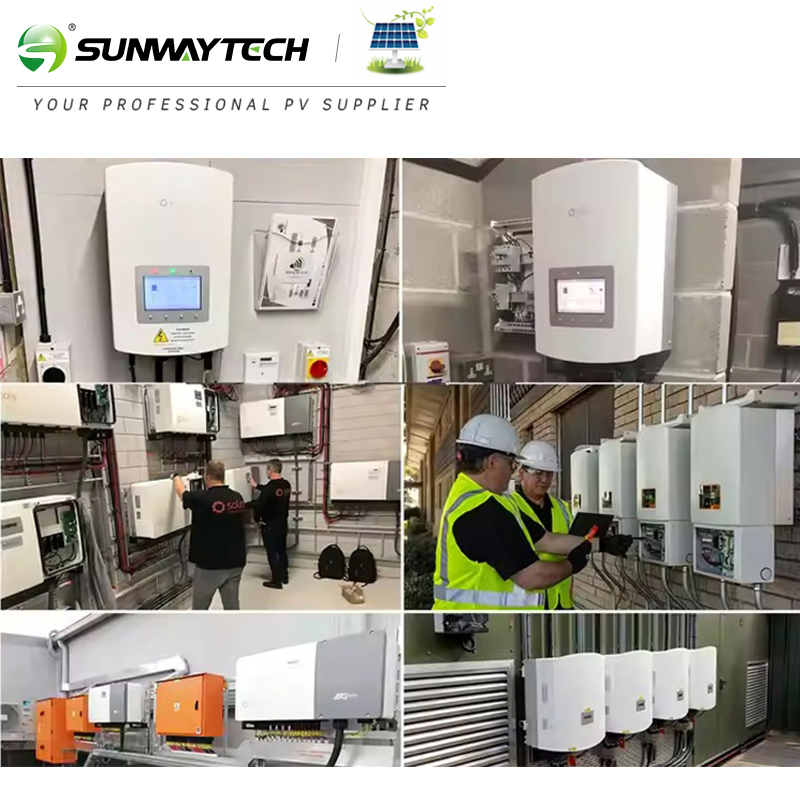

🏢 Casos de Proyectos
❓ Preguntas Frecuentes (FAQ)
1. ¿Cuál es el rango de potencia disponible para esta serie de inversores híbridos?
Esta serie de almacenamiento de energía cuenta con modelos con potencias de salida nominales de 12 kW, 14 kW y 16 kW, lo que los hace ideales para instalaciones residenciales y comerciales medianas.
2. ¿Con qué tipos de baterías es compatible el inversor?
El inversor es compatible con una amplia gama de baterías de baja tensión de iones de litio (Li-ion) y de plomo-ácido, operando en un rango de tensión de batería de 40 a 60 V.
3. ¿Es posible ampliar la potencia del sistema en el futuro?
Sí, este modelo permite la conexión de múltiples unidades en paralelo para formar sistemas monofásicos o trifásicos que pueden alcanzar hasta 160 kW de potencia total, además de ser compatible con el acoplamiento de CA.
4. ¿Qué tipo de protecciones de seguridad incluye el inversor?
Viene equipado con protección contra sobretensiones integrada, protección contra polaridad inversa de CC para el sistema fotovoltaico (PV), supervisión de puesta a tierra y la función opcional de interruptor de circuito por falla de arco (AFCI 2.0).
5. ¿Cómo se realiza la configuración y monitoreo del dispositivo?
Se puede monitorear de forma intuitiva a través de su pantalla LCD integrada de 7 pulgadas. También admite configuración rápida y local mediante conexión Bluetooth y la aplicación móvil del inversor.
6. ¿Qué funciones inteligentes tiene para optimizar el consumo de energía?
Dispone de una gestión inteligente basada en IA para controlar de forma óptima los procesos de carga y descarga según las tarifas horarias TOU (tiempo de uso), reduciendo la dependencia de la red eléctrica.
