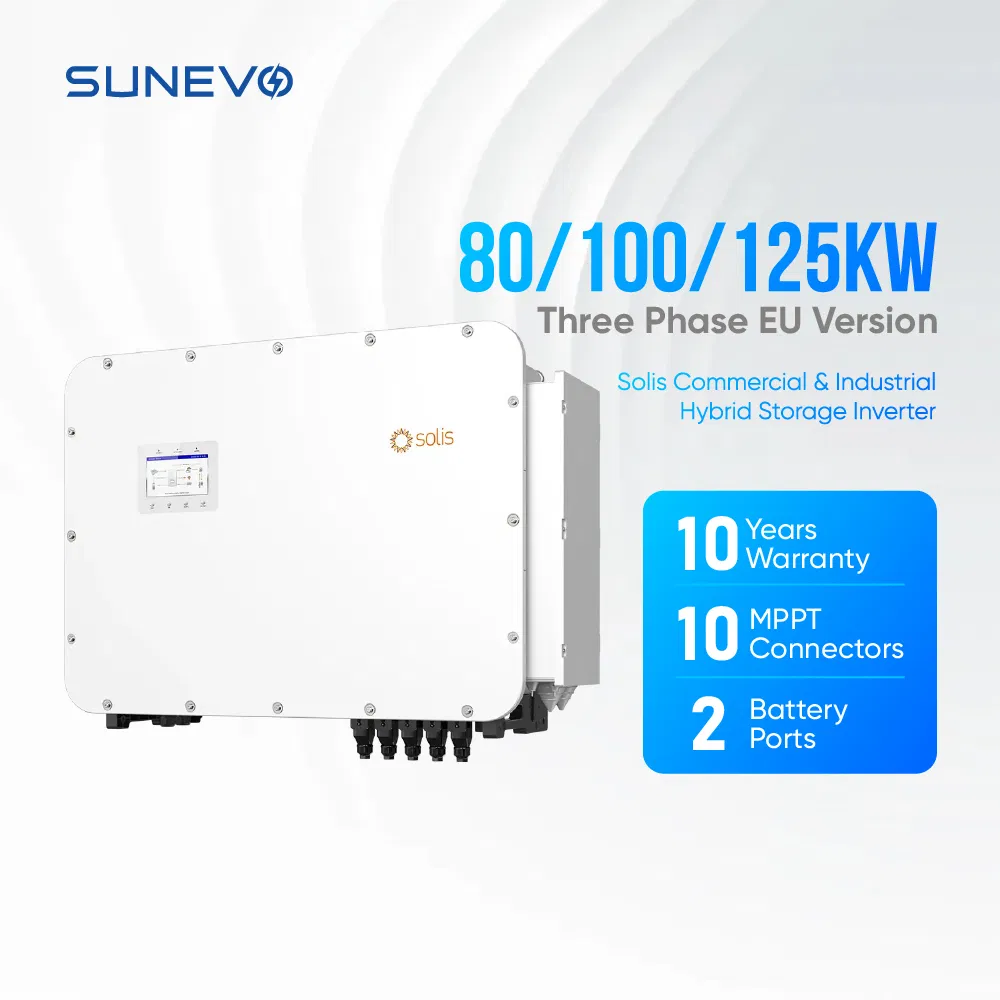

| Modelos | 80K | 100K | 125K |
| Entrada CC (lado PV) | |||
| Recomendado máx Tamaño de matriz PV | 160 kW | 200 kW | 250 kW |
| Potencia de entrada PV máxima utilizable | 160 kW | 200 kW | 250 kW |
| Tensión de entrada máx | 1000 V | ||
| Tensión nominal | 600 V | ||
| Tensión de arranque | 180 V | ||
| Rango de tensión MPPT | 150 - 950 V. | ||
| Corriente de entrada máx | 10 × 42 A | ||
| Corriente de cortocircuito máx | 10 × 60 A | ||
| Número MPPT / número máx. De cadenas de entrada | 10 / 20 | ||
| Batería | |||
| Tipo de batería | Ión-litio | ||
| Rango de tensión de la batería | 300 - 950 V. | ||
| Corriente de carga/descarga máx | 200 A / 100 A + 100 A | ||
| Número de puertos de la batería | 2 | ||
| Corriente de carga/descarga máx. De cada puerto | 100 A | ||
| Comunicación | CAN / RS485 | ||
| Salida AC (lado de la rejilla) | |||
| Potencia de salida nominal | 80 kW | 100 kW | 125 kW |
| Potencia de salida aparente máx | 80 kVA | 100 kVA | 125 kVA |
| Tensión nominal de red | 3/N/PE, 220 V / 380 V, 230 V / 400 V. | ||
| Frecuencia nominal de la red | 50 Hz / 60 Hz | ||
| Corriente nominal de salida de red | 121,6 A / 115,5 A. | 152 A / 144,3 A. | 189,9 A / 180,4 A. |
| Factor de potencia | > 0,99 (0,8 en el frente - 0,8 en el retraso) | ||
| THDi | < 3% | ||
| Entrada AC (lado de la rejilla) | |||
| Corriente de entrada máx | 250 A | ||
| Salida CA (copia de seguridad) | |||
| Potencia de salida nominal | 80 kW | 100 kW | 125 kW |
| Potencia de salida aparente máx | 1,2 veces de potencia nominal, 10 min; 1,4 veces, 100 s; 1,6 veces, 10 s; 2 veces, 200 ms | 1,2 veces de potencia nominal, 100 s; 1,4 veces, 10 s; 1,6 veces, 200 ms | |
| Tiempo de conmutación de marcha atrás | < 10 ms | ||
| Tensión de salida nominal | 3/N/PE, 220 V / 380 V, 230 V / 400 V. | ||
| Frecuencia nominal | 50 Hz / 60 Hz | ||
| THDv (@carga lineal) | < 2% | ||
| Entrada de CA (generador) | |||
| Potencia de entrada máx | 80 kW | 100 kW | 125 kW |
| Corriente de entrada nominal | 121,6 A / 115,5 A. | 151,9 A / 144,3 A. | 189,9 A / 180,4 A. |
| Tensión de entrada nominal | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V. | ||
| Frecuencia de entrada nominal | 50 Hz / 60 Hz | ||
| Eficiencia | |||
| Eficiencia máxima | 97,6% | ||
| Eficiencia de la UE | 97,2% | ||
| BAT cargado / descargado a AC eficiencia máxima | 97,0% | ||
| Protección | |||
| Protección antiIslanding | Sí | ||
| Protección contra sobrecorriente de salida | Sí | ||
| Protección contra cortocircuitos | Sí | ||
| Interruptor de CC integrado | Sí | ||
| Protección contra polaridad inversa dc | Sí | ||
| Protección contra sobretensiones | DC Tipo II / AC Tipo II | ||
| AFI integrada 2,0 | Opcional | ||
| Clase de protección / categoría de sobretensión | I/ DC II, AC III | ||
| Datos generales | |||
| Desequilibrio de fase máximo permitido (rejilla y respaldo) | 100% | ||
| Potencia máx. Por fase (red y respaldo) | 26,66 kW | 33,33 kW | 41,66 kW |

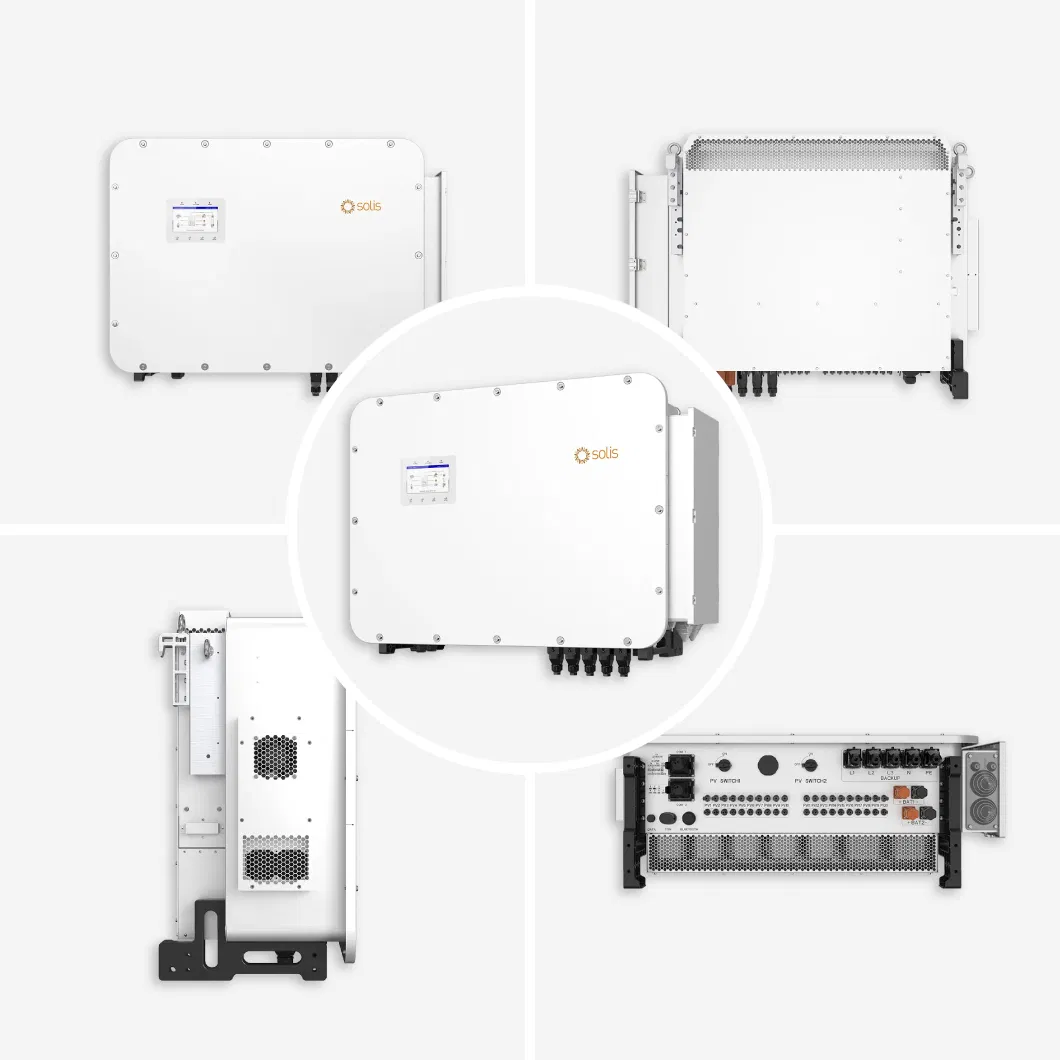

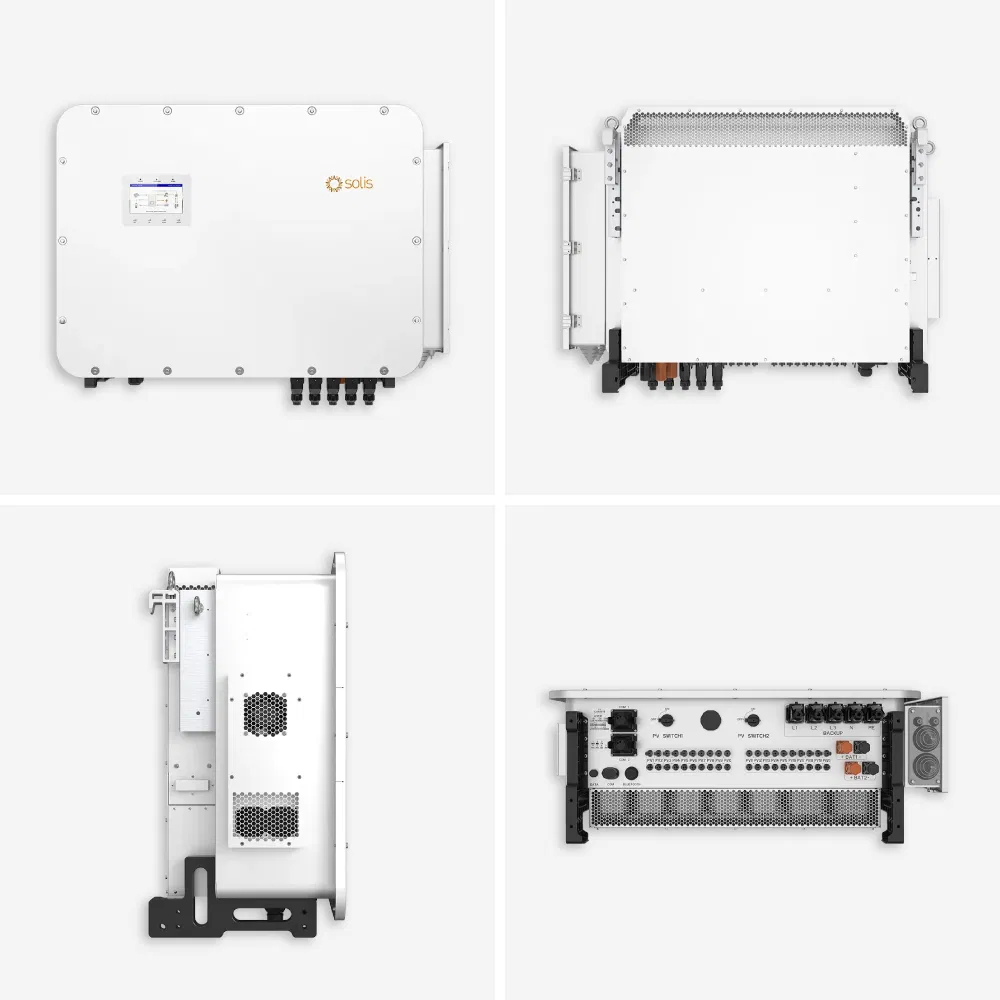

| DIMENSIONES (AN. × AL. × PR.) | 1174 × 814 × 400 mm | ||
| Peso | 170 kg | ||
| Topología | Sin transformador | ||
| Rango de temperatura ambiente de funcionamiento | -25 ~ +60°C. | ||
| Humedad relativa | 0 - 100% | ||
| Protección contra entrada | IP66 | ||
| Concepto de refrigeración | Refrigeración inteligente por ventilador | ||
| Altitud máxima de funcionamiento | 3000 m | ||
| Conexión a la red estándar | G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1&2/EN 50549-10, VDE 0126/UTE C 15/VFR:2019, NTS 631/RD 1699/RD 244/ UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018,2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, ES 50530, MEA, PEA, PORTARIA Nº 140, DE 21 DE MARÇO DE 2022 | ||
| Seguridad / EMC estándar | IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011 | ||
| Características | |||
| Conexión PV | MC4 Enchufe de conexión rápida | ||
| Conexión de la batería | Conector de terminal | ||
| Conexión de CA | Bloque de terminales | ||
| Pantalla | Pantalla LCD de 7,0" y aplicación Bluetooth | ||
| Comunicación | CAN, RS485-115200, Ethernet, opcional: Wi-Fi, móvil, LAN | ||
