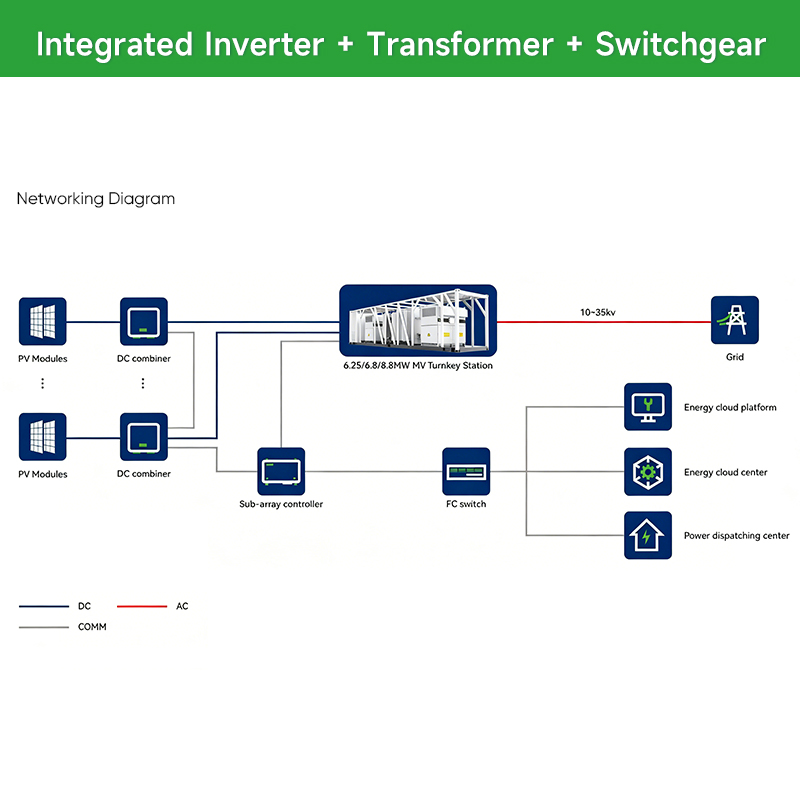

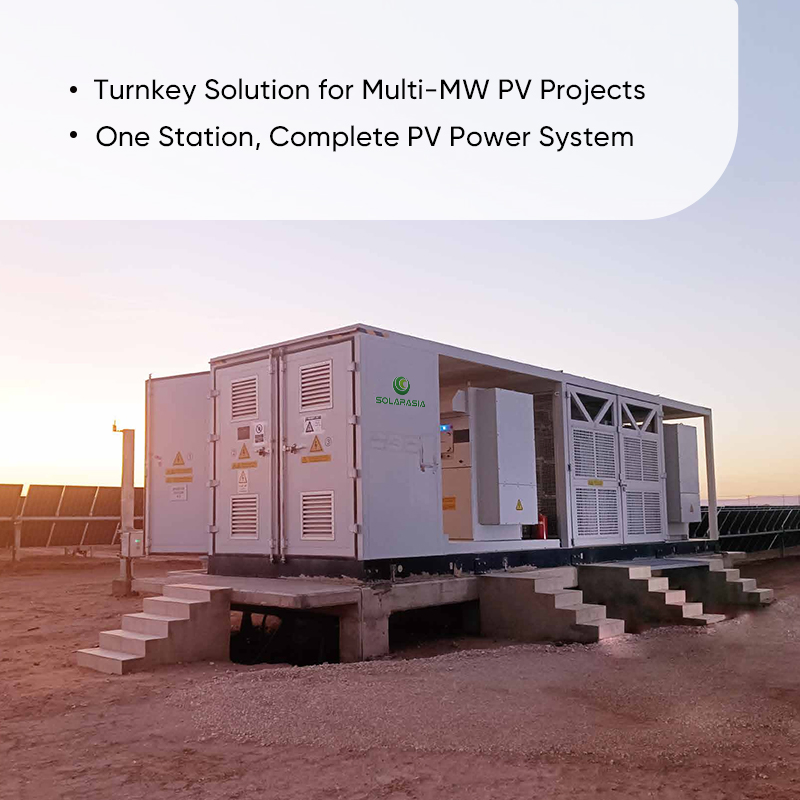

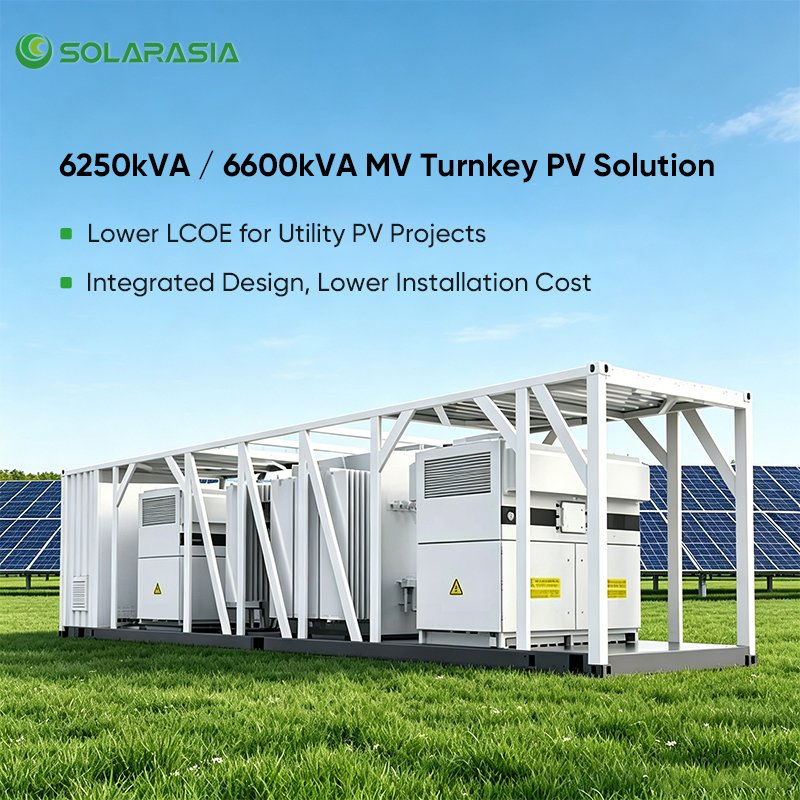

La estación combina varios componentes eléctricos en una sola unidad probada en fábrica, entre los que se incluyen:

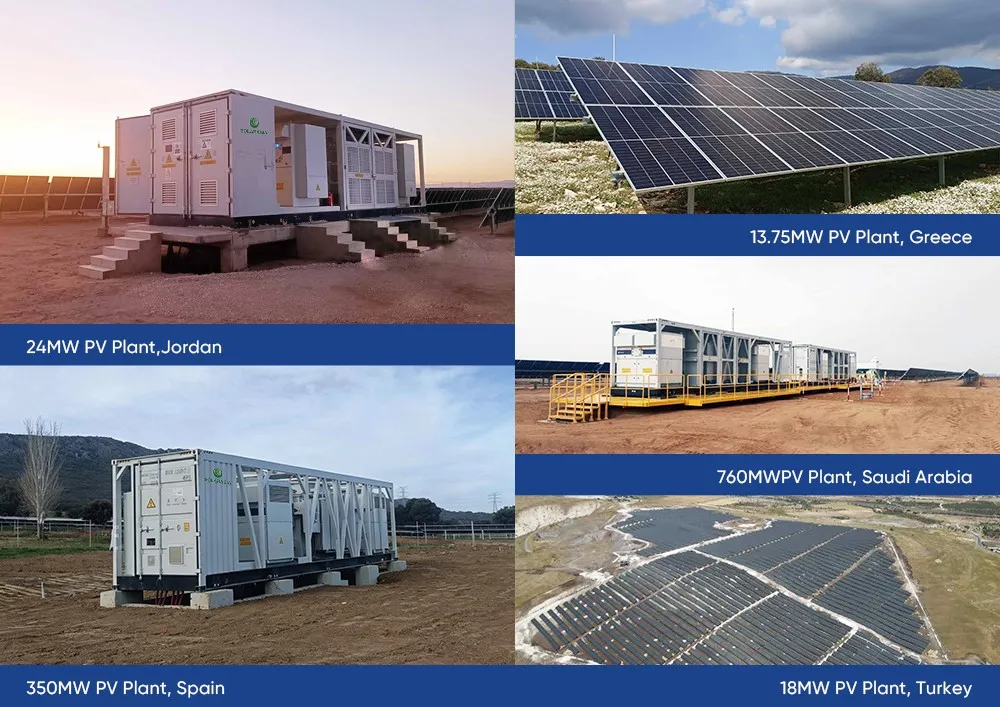

Optimizado para grandes proyectos fotovoltaicos que requieren alta densidad de potencia y un funcionamiento fiable a largo plazo. Adecuado para:

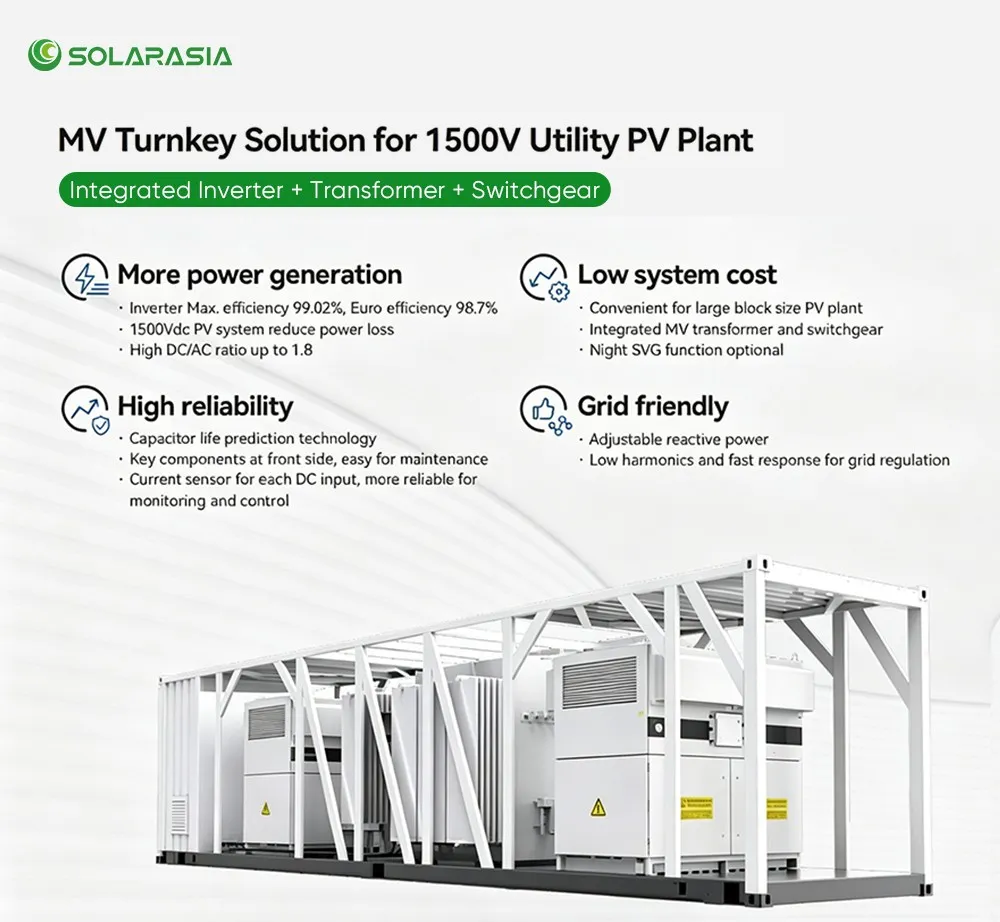

Con una eficiencia máxima del inversor del 99,02% y una eficiencia CEC del 98,7%, el sistema maximiza la recolección de energía y reduce las pérdidas de operación, garantizando:
Con una tensión de entrada máxima de 1500V DC, el sistema reduce las pérdidas de cable y los costes de BOS, al tiempo que mejora la eficiencia general de la planta:

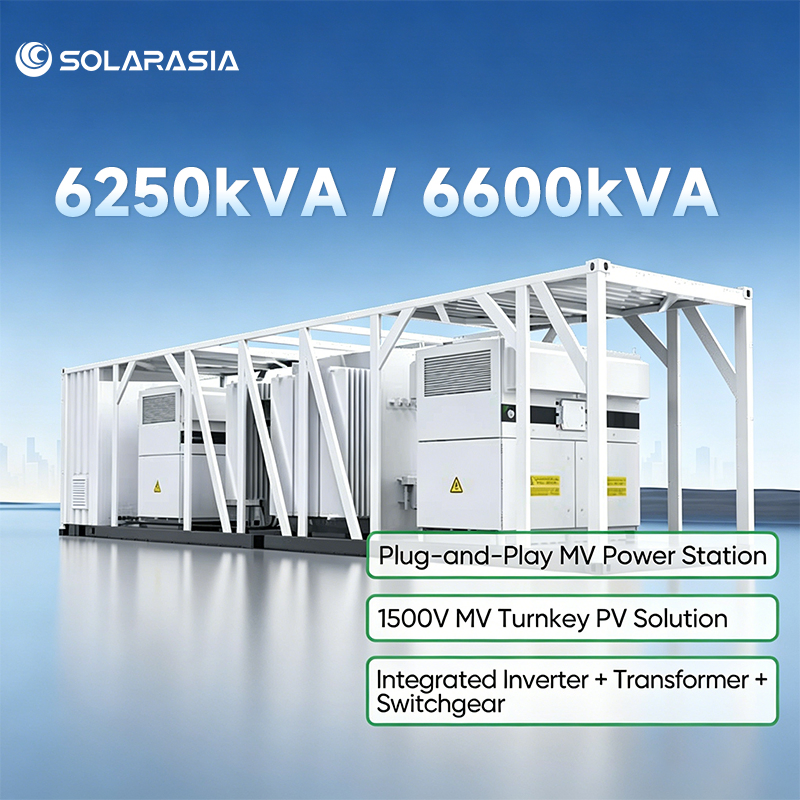

El transformador integrado aumenta la salida del inversor directamente hasta 10kV–35kV, lo que permite una conexión a la red eficiente:
Los múltiples mecanismos de protección garantizan un funcionamiento seguro y fiable:

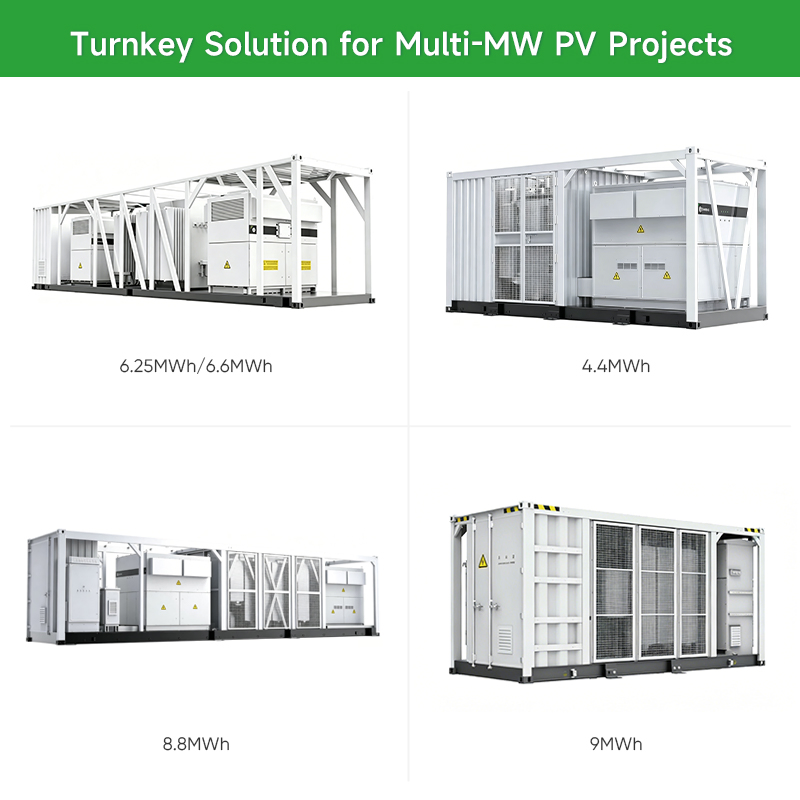

| Modelo | EP-6250-HB-UD/10~35 | EP-6600-HB-UD/10~35 |
|---|---|---|
| Entrada (CC) | ||
| Máx. Tensión de entrada PV | 1500V | 1500V |
| Máx. Corriente de entrada | 4086A*2 | 4276A*2 |
| Rango de tensión MPP para potencia nominal | 945~1300V | 945~1300V |
| Número de rastreadores MPPT | 2*2 | 2*2 |
| Máx. Número de entradas de CC | 22*2 | 22*2 |
| Salida (CA) | ||
| Potencia de salida de CA | 23125kVA a 50°C / 23785kVA a 30°C | 23300kVA a 50°C / 23960kVA a 20°C |
| Rango de tensión AC | 10~35kV | 10~35kV |
| Frecuencia/rango nominal de la red | 50Hz±5Hz / 60Hz±5Hz | 50Hz±5Hz / 60Hz±5Hz |
| Corriente de salida armónica (a potencia nominal) | <3% | <3% |
| Inyección de corriente de CC | <0,5% pulg | <0,5% pulg |
| Factor de potencia a potencia nominal/rango | >0,99 / 0,8 se queda atrás hasta 0,8 en la dirección | >0,99 / 0,8 se queda atrás hasta 0,8 en la dirección |
| Protección | ||
| Protección de entrada de CC | Interruptor de interrupción de carga + fusible | Interruptor de interrupción de carga + fusible |
| Protección de salida de CA / AC MV | Disyuntor | Disyuntor |
| Protección contra sobretensión | DC Tipo II / AC Tipo II | DC Tipo II / AC Tipo II |
| Control de corriente de fuga y aislamiento | Sí | Sí |
| Control de red / Control de fallos de masa | Sí / Sí | Sí / Sí |
| Protección contra sobrecalentamiento y SVG nocturna | Sí | Sí |
| Eficiencia | ||
| Eficiencia máx. Del inversor | 99,02% | 99,02% |
| Eficiencia CEC del inversor | 98,7% | 98,7% |
| Transformador | ||
| Potencia nominal / máx. del transformador | 6250kVA / 7570kVA | 6600kVA / 7920kVA |
| Tensión LV/MV | 0,66~0,66 / 10~35kV | 0,66~0,66 / 10~35kV |
| Vector transformador | Dy11y11 | Dy11y11 |
| Tipo de refrigeración del transformador | ONAN (aceite Natural Aire Natural) | ONAN (aceite Natural Aire Natural) |
