Visión General
No. de Modelo.
EP-3125/3300-HB-UD/10~35
Tipo de cuadrícula
inversor de la rejilla
Naturaleza de la onda de cuerdas
Inversor de onda sinusoidal
nivel de protección
inversor: ip65, otros: ip54
temperatura de funcionamiento
-30 ~ +60℃
humedad permitida (sin condensación)
0-95%
método de enfriamiento
refrigeración por aire forzado controlada por temperatura
puerto de comunicación
rs485/ethernet, opcional: fibra óptica
tipo de refrigeración del transformador
onan (aceite natural aire natural)
vector transformador
dy11
tensión lv/mv
0.66/10~35kv
Paquete de Transporte
caja de madera
Especificación
6058×2896×2438mm
Descripción del producto

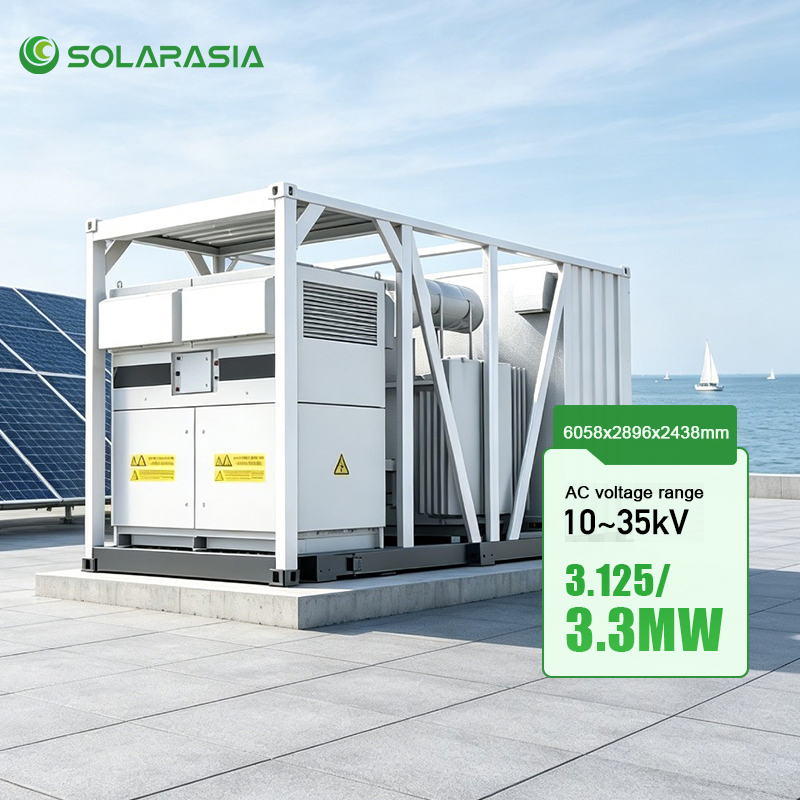

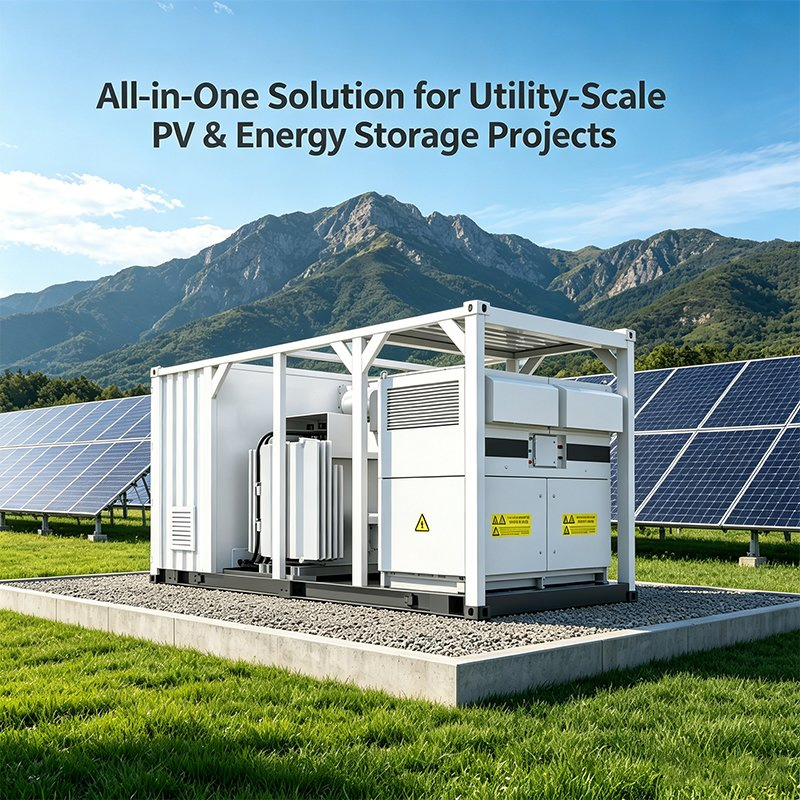

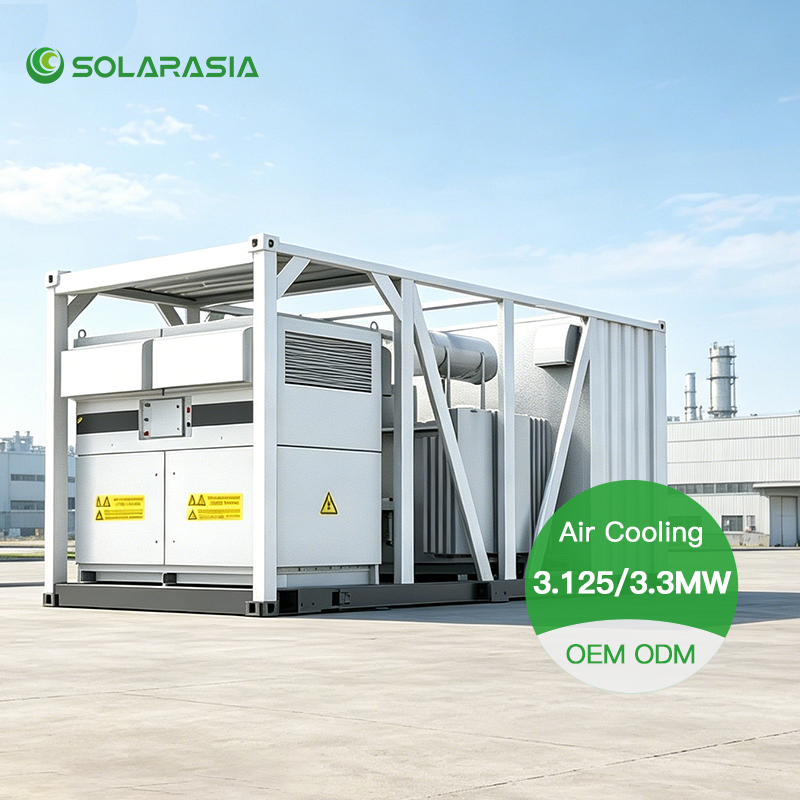

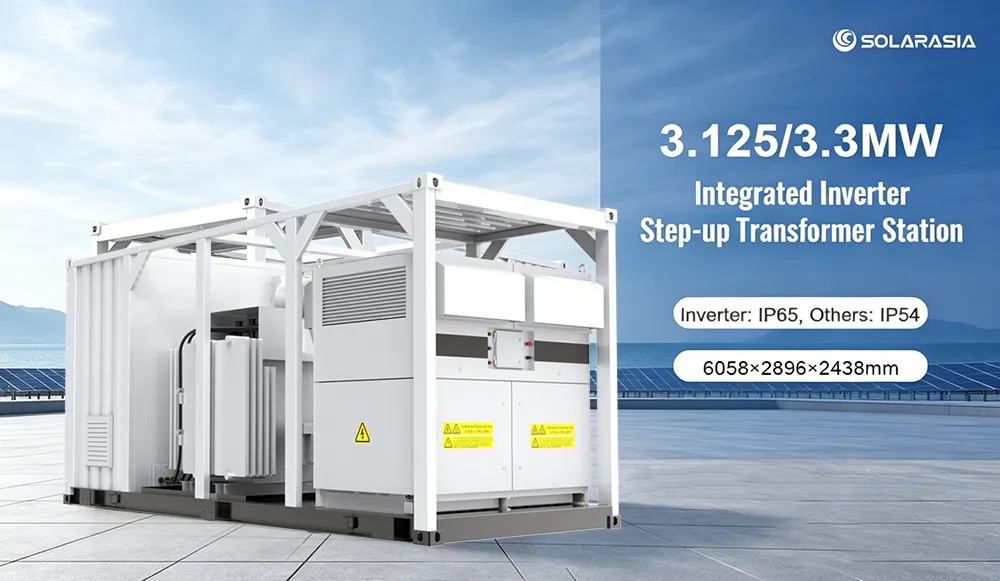

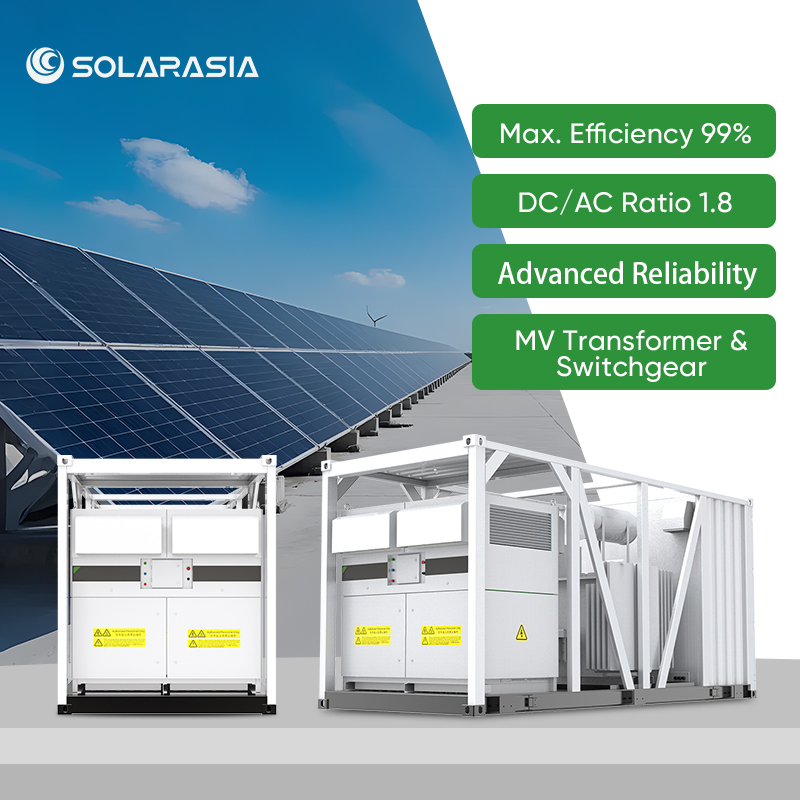

Los EP-3125-HB-UD/10~35 y EP-3300-HB-UD/10~35 son soluciones de inversor central de alta potencia diseñadas para centrales fotovoltaicas a escala de servicios públicos. Integrando inversor PV, transformador de media tensión y sistema de salida MV, esta solución integrada de transformador inversor simplifica el diseño del sistema, reduce los costes de instalación y mejora la eficiencia de generación de energía general. Con una tensión de entrada de 1500V DC, una alta eficiencia de conversión de hasta el 99,02% y una capacidad de salida de media tensión de 10kV~35kV, es ideal para granjas solares a gran escala, plantas fotovoltaicas montadas en tierra y proyectos de energía renovable.

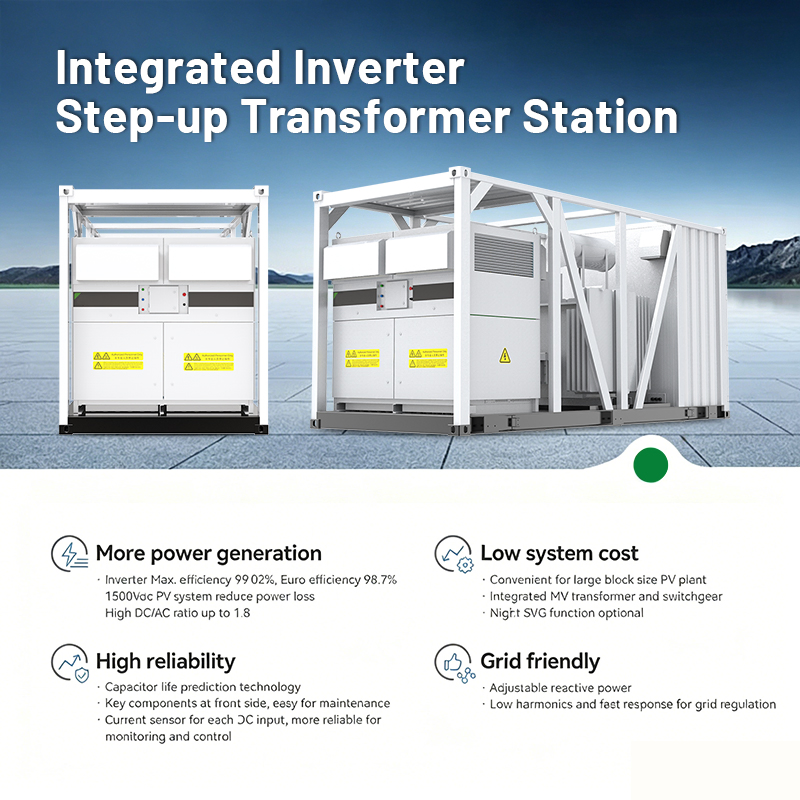

Características clave
-
Conversión de potencia de alta eficiencia
Eficiencia máxima del inversor hasta el 99,02%
Eficiencia europea hasta el 98,7%
El sistema fotovoltaico de 1500V DC reduce la pérdida de transmisión de energía
Admite una alta relación dc/ac para un mayor rendimiento energético
-
Solución llave en mano MV integrada

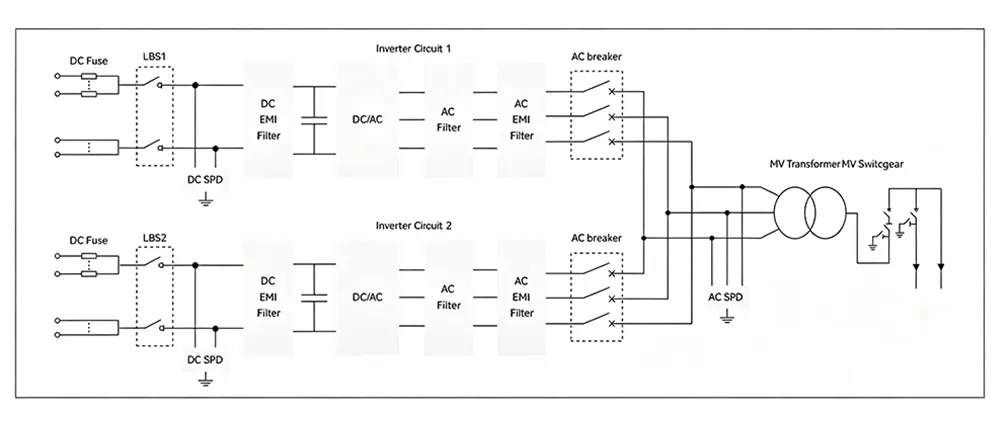

El sistema integra: Inversor central, Transformador de media tensión y Sistema de salida MV.
Reducción de: Complejidad de la instalación, Huella del equipo, Tiempo de construcción del proyecto y Coste de integración del sistema.
-
Diseñado para proyectos solares a escala de servicios públicos
Adecuado para: Grandes granjas solares, Plantas fotovoltaicas montadas en tierra, Proyectos de energía renovable de servicios públicos y Centrales fotovoltaicas comerciales.
-
Diseño de protección fiable
Equipado con funciones de protección completas: Protección de entrada de CC, Protección de salida de CA, Protección de disyuntor MV, Protección contra sobretensión, Control de aislamiento, Control de fallos de masa y Protección contra exceso de temperatura.
-
Fuerte adaptabilidad ambiental
Diseñado para entornos de exterior hostiles:
Temperatura de funcionamiento: -30℃~+60℃
Protección del inversor IP65
Sistema de refrigeración de aire forzado
Alta resistencia a la humedad hasta el 95%
Parámetros del producto
| Modelo |
EP-3125-HB-UD/10~35 |
EP-3300-HB-UD/10~35 |
| Máx. Tensión de entrada PV |
1500V |
1500V |
| Corriente de entrada máx |
4086A |
4276A |
| Rango de tensión MPP para potencia nominal |
945~1300V |
945~1300V |
| Número de rastreadores MPPT |
2 |
2 |
| Máx. Número de entradas de CC |
22 |
22 |
| Potencia de salida de CA |
3125kVA a 50℃ / 3785kVA a 30℃ |
3300kVA a 50℃ / 3960kVA a 20℃ |
| Rango de tensión ac |
10~35kV |
10~35kV |
| Frecuencia/rango nominal de la red |
50Hz/45~55Hz, 60Hz/55~65Hz |
50Hz/45~55Hz, 60Hz/55~65Hz |
| Corriente de salida armónica (a potencia nominal) |
<3% |
<3% |
| Inyección de corriente de CC |
<0,5% pulg |
<0,5% pulg |
| Factor de potencia a potencia nominal/rango |
>0,99/0,8 se queda atrás hasta 0,8 en la dirección |
>0,99/0,8 se queda atrás hasta 0,8 en la dirección |

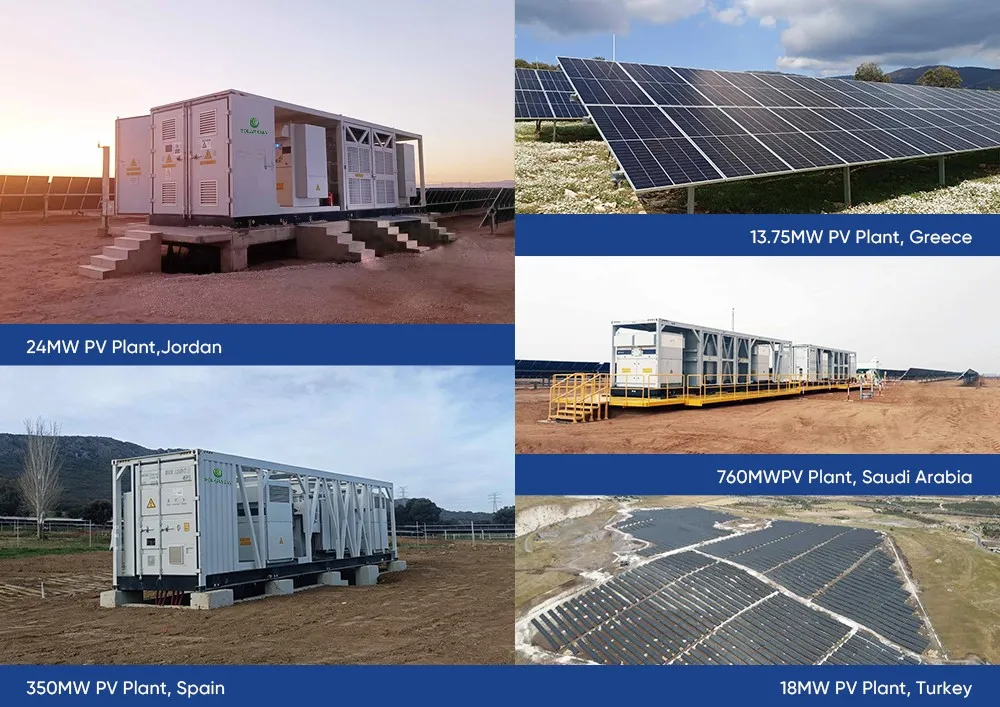

Caso de proyecto
Planta de energía solar a escala de servicios públicos
Grandes explotaciones fotovoltaicas montadas en tierra que requieren conversión de potencia a nivel MW.
Proyectos Solares comerciales
Sistemas solares industriales y comerciales con alta demanda de energía.
Infraestructura de energías renovables
Proyectos de energía renovable y centrales solares conectados a la red.
Proyectos de productores de energía independientes (IPP)
Proyectos de inversión en energía fotovoltaica y generación de electricidad a gran escala.
Certificaciones
¿Por qué elegirnos?
- Fabricante directo de fábrica
- Servicios profesionales OEM y ODM
- Estricto control de calidad
- Alta eficiencia de conversión
- Experiencia en proyectos a escala de utilidades
- Entrega rápida
- Soporte técnico de ingeniería
- Experiencia en exportaciones globales
- Documentación completa del proyecto
- Precio competitivo de fábrica
Perfil de la empresa
PREGUNTAS FRECUENTES
¿Cuál es la aplicación de este inversor central?
Este sistema integrado de transformador inversor se utiliza principalmente para centrales fotovoltaicas solares a escala de servicios públicos, especialmente grandes proyectos fotovoltaicos montados en tierra.
¿Cuál es la tensión máxima de entrada de CC?
La tensión de entrada máxima de PV es de 1500V DC.
¿Qué salida de voltaje soporta este inversor?
Soporta 35kV~10kV salida de media tensión CA, adecuada para sistemas de energía solar conectados a la red.
¿Cuál es la eficiencia de este inversor solar?
La eficiencia máxima del inversor alcanza el 99,02%, con una eficiencia europea del 98,7%.
¿incluye un transformador?
Sí. El sistema integra un transformador de media tensión con un equipo inversor, proporcionando una solución completa MV llave en mano.
¿para qué proyectos es adecuado este producto?
Es adecuado para granjas solares de servicios públicos, grandes plantas comerciales fotovoltaicas, centrales de energía renovable y proyectos fotovoltaicos conectados a la red.
