| Modelos | 215K-PLUS | 250K | 250K-PLUS | 255K | 255K-PLUS |
|---|---|---|---|---|---|
| Cc de entrada | |||||
| Voltaje de entrada de Max. | 1500 V | ||||
| La tensión nominal | 1080 V | ||||
| Tensión de arranque | 500 V | ||||
| MPPT rango de tensión | 480 - 1500 V | ||||
| Corriente de entrada de Max. | 9 × 30 A | 14 × 26 A | 12 × 30 A | 14 × 26 A | 12 × 30 A |
| Max corriente de cortocircuito. | 9 × 50 A | 14 × 40 A | 12 × 50 A | 14 × 40 A | 12 × 50 A |
| MPPT número / Max número de cadenas de entrada. | 9 / 18 | 14 / 28 | 12 / 24 | 14 / 28 | 12 / 24 |
| La salida ac | |||||
| La potencia de salida | 215 kVA @ 30°C / 205 kVA @ 40°C / 195 kVA @ 50°C | 250 kVA @ 30°C / 235 kVA @ 40°C / 220 kVA @ 50°C | 255 kVA @ 30°C / 235 kVA @ 40°C / 220 kVA @ 50°C | ||
| La tensión nominal de la grid | 3/PE 800 V | ||||
| El rango de tensión de rejilla | 640 - 920 V | ||||
| La frecuencia nominal de la grid | 50 Hz / 60 Hz | ||||
| La corriente de salida máx. | 155,2 A | 180,4 A | 184,0 A | ||
| Factor de potencia | > 0.99 (0,8 líder - 0,8 retrasado) | ||||
| THDi | < 3% | ||||
| La eficiencia | |||||
| Eficiencia Max. | 99,0% | ||||
| La eficacia de la UE | 98,8% | 98,7% | 98,8% | 98,7% | 98,8% |
| La protección | |||||
| DC de protección de polaridad inversa | Sí | ||||
| Protección contra cortocircuitos | Sí | ||||
| Protección contra sobrecorriente salida | Sí | ||||
| Protección contra sobretensiones | Tipo II DC / AC Tipo II | ||||
| Control Grid | Sí | ||||
| Protección anti-islanding | Sí | ||||
| Protección de temperatura | Sí | ||||
| Seguimiento de las cadenas | Sí | ||||
| Análisis de la curva de I/V | Sí | ||||
| La noche de la función SVG | Sí | ||||
| Recuperación de la EPI integrado | Sí | ||||
| Interruptor DC integrado | Sí | ||||
| Los datos generales | |||||
| Dimensiones (W × H × D) | 1125 × 770 × 384 mm | ||||
| El peso | 109 kg | 113 kg | |||
| Topología | Sin transformador | ||||
| La auto-consumo (noche) | < 2 W | ||||
| Rango de temperatura ambiente | -30 a +60°C | ||||
| Humedad relativa | 0 - 100% | ||||
| Ingress Protection | IP66 | ||||
| Concepto de refrigeración | Refrigeración inteligente por ventilador | ||||
| Altitud máxima de operación. | 4000 m | ||||
| Estándar de conexión de red | EN50549, G99, AS4777.2, VDE0126, IEC61727, VDE4110, CEA 2019 | ||||
| Estándar de seguridad / EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4 | ||||
| Características | |||||
| Conexión de CC | Conector MC4 | ||||
| Conexión de CA | Terminal de OT (máx. 300 mm²) | ||||
| Mostrar | Pantalla LCD | ||||
| La comunicación | RS485, Opcional: PLC | ||||
1. ¿Qué niveles de potencia están disponibles en esta serie?

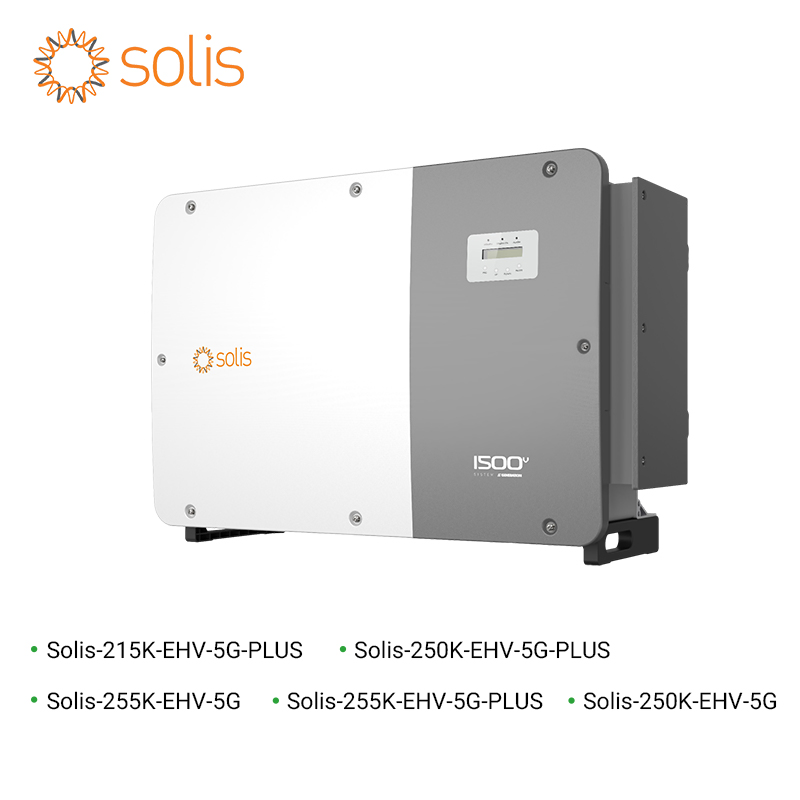

La serie S6-(215-255)K-MAT-5G incluye cinco modelos: de 215kW, 250 kW (estándar y plus) y 255 kW (estándar y plus). Las variantes "plus" ofrecen configuraciones avanzadas de MPPT (12 vs. 14 MPPTs) optimizadas para diferentes configuraciones y estructuras de costes.
2. ¿Cuál es la máxima eficiencia de estos inversores?
La máxima eficiencia de conversión alcanza el 99,0%, con una eficiencia europea de entre el 98,7% y el 98,8%. Esta eficiencia líder minimiza las pérdidas y maximiza la rentabilidad del proyecto a lo largo de su vida útil estimada en 25 años.
3. ¿Qué rango de tensión de CC admite este inversor?
Admite sistemas de hasta 1500V DC con una entrada máxima de tensión de 1500V y un rango operativo de MPPT entre 480V y 1500V. La arquitectura de 1500V CC disminuye costes en cableado de CC hasta en un 30% en comparación con sistemas estándar de 1000V.
4. ¿Cuál es la tensión de salida de CA de la red?
La tensión nominal de salida de CA es de 800V trifásico (3/PE) con un margen de funcionamiento entre 640V y 920V. Esta alta tensión de CA reduce la sección del cableado necesario y limita pérdidas en los centros de transformación.
5. ¿Es compatible con módulos fotovoltaicos de gran potencia y bifaciales?
Sí. Cuenta con una corriente de entrada de cadena de 15A y amplio margen de tensión, haciéndolos totalmente compatibles con paneles bifaciales de 550W+ y de última generación. Su ratio de CC/CA mayor al 150% admite un alto nivel de sobredimensionamiento.
6. ¿Qué mecanismos de protección integra este sistema?
Integra estanqueidad IP66 para exteriores, recuperación PID activa contra degradación, desconexión por fallo de arco (AFCI), descargadores de sobretensiones Tipo II (CC e CA), monitorización de aislamiento contra fugas a tierra y un diseño sin fusibles en el lado de CC para minimizar mantenimientos.
