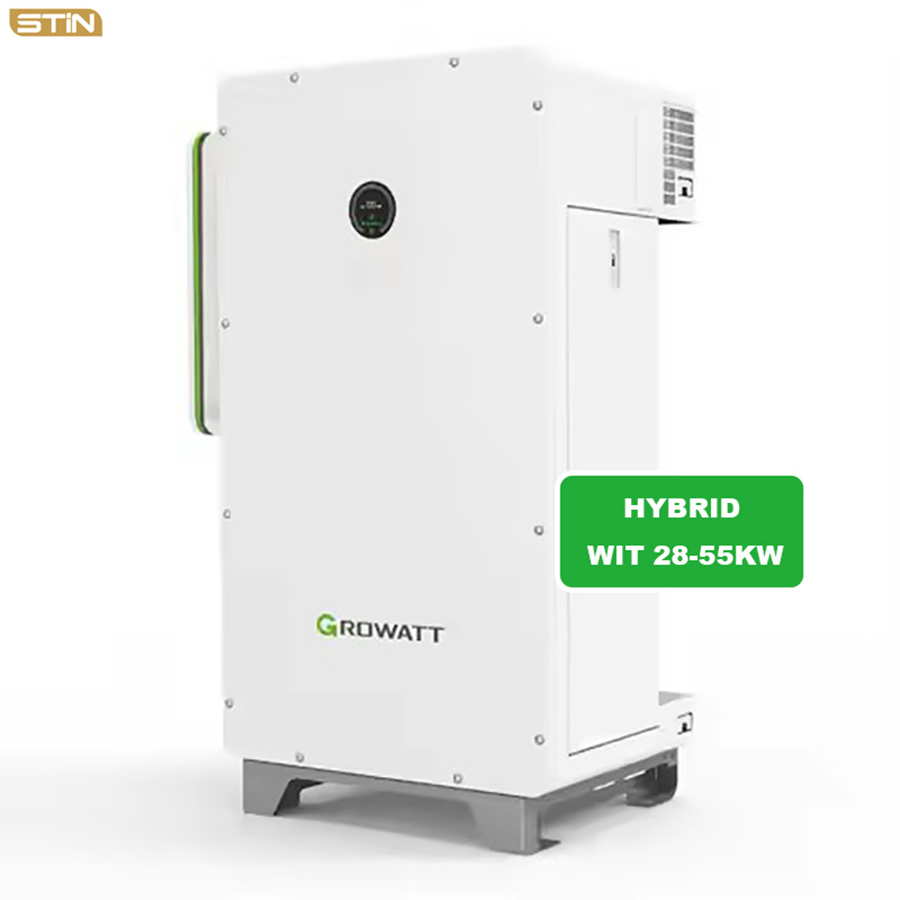

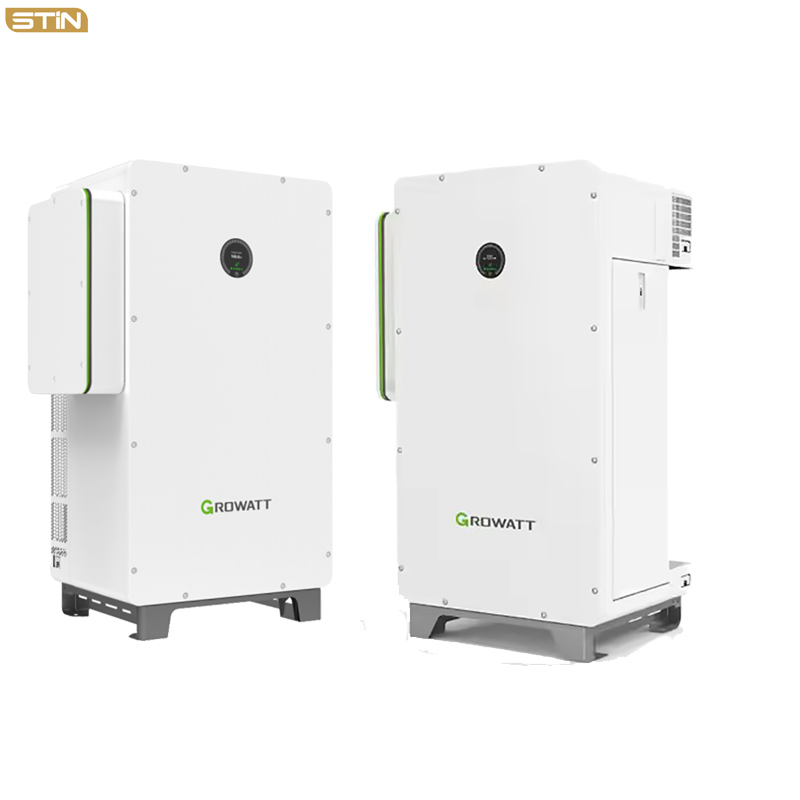

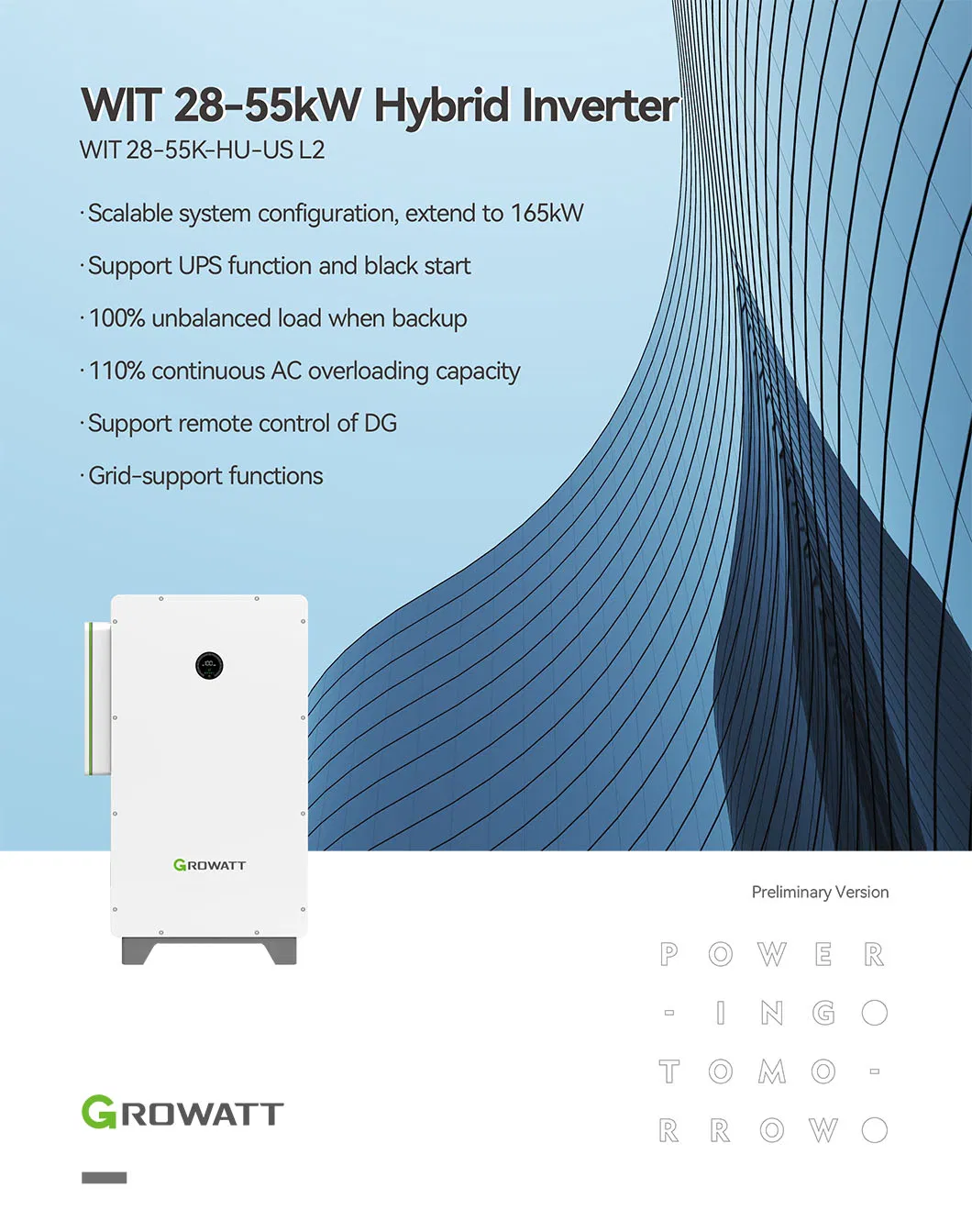

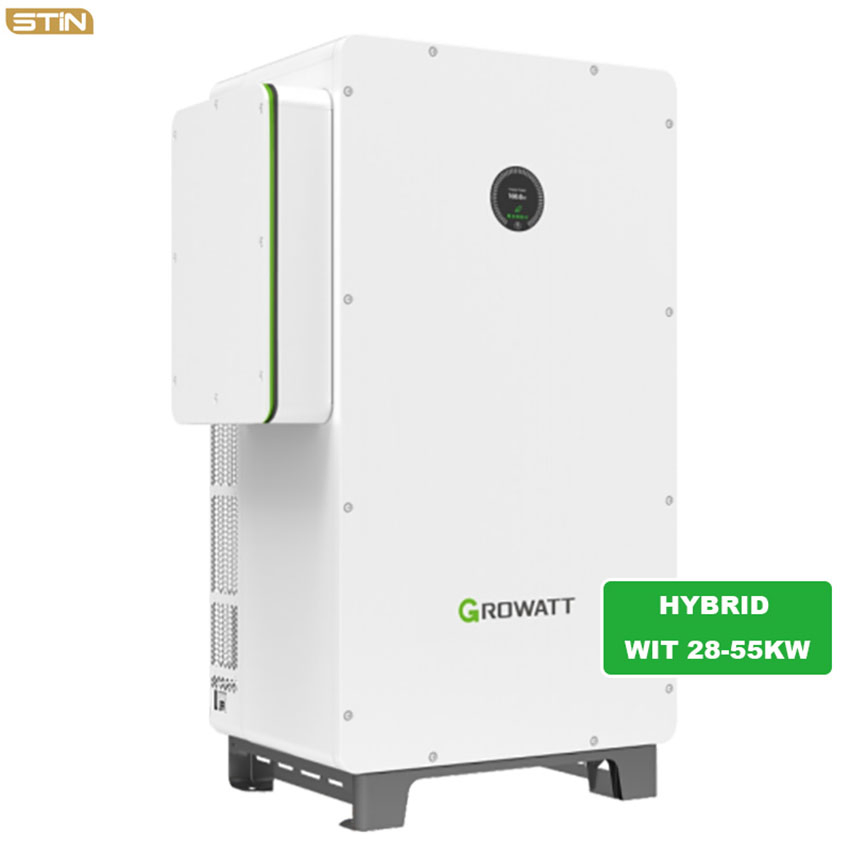

| Hoja de datos | WIT 28K-HU-US L2 | WIT 35K-HU-US L2 | WIT 40K-HU-US L2 | WIT 55K-HU-US L2 | |
|---|---|---|---|---|---|
| Datos de entrada (PV) | |||||
| Potencia máxima recomendada de PV (Para módulo STC) | 54kW | 75,6kW | 86,4kW | 108kW | |
| Tensión de arranque | 195V | ||||
| Tensión de entrada máxima | 800V | ||||
| Rango/tensión nominal de MPPT | 360V,180V-550V | ||||
| Max.input seguidor perMPP actual | 32A | ||||
| Corriente de cortocircuito máx. Por MPPtracker | 40A | ||||
| No de cadenas PV por seguidor MPP | 2 | ||||
| No de seguidores MPP | 5 | 7 | 8 | 10 | |
| Datos de salida (CA) | |||||
| Potencia nominal CA/potencia aparente máxima CA | 28kW/30,8kVA | 35kW/38,5kVA | 40kW/44kVA | 55kW/60,5kVA | |
| Rango/tensión nominal de CA | 208V220V,-15%~10% | ||||
| Frecuencia/rango de la red de CA | 60Hz,55-65Hz | ||||
| Corriente de salida máxima | 85,6A@208V 80,8A@220V |
106,9A@208V 101A@220V |
1222A@208V 115,5A@220V |
168,1A@208V 158,8A@220V |
|
| Factor de potencia ajustable | -1...+1 | ||||
| THDi | <3% 3P3W+PE/3P4W+PE |
||||
| Tipo de conexión de red de CA | |||||
| Datos de entrada (CA) | |||||
| Potencia nominal de CA | 56kW | 70kW | 80kW | 110kW | |
| Potencia máxima del aparato de CA | 56kVA | 70KVA | 80kVA | 110kVA | |
| Rango/tensión nominal de CA | 208W220V,-15%~10% | ||||
| Rango de frecuencia nominal de la red ac | 60Hz,55-65Hz | ||||
| Corriente de entrada nominal | 155,6A@208V 147A@220V |
94,4A@208V 83,7A@220V |
222,2A@208V 210A@220V |
305,6A@208V 288,7A@220V |
|
| Max.input corriente | 155,6A@208V 147A@220V |
194,4A@208V 183,7A@220V |
222,2A@208V 210A@220V |
305,6A@208V 288,7A@220V |
|
| Alimentación de reserva (alimentación de CA) | |||||
| Potencia nominal CA/Potencia aparente CA máx | 28kW/33,6kVA | 35kW/42kVA | 40kW/48kVA | 55kW/66kVA | |
| Potencia monofásica máx | 9,3kW | 116kW | 13,3kW | 18,3kW | |
| Tensión nominal de CA | 120V127V (L-N), 208V/220V(L-L) | ||||
| Frecuencia de CA nominal | 60Hz | ||||
| Corriente de salida máx Capacidad de sobrecarga | 93,3A@208V 88,2A@220V |
116,7A@208V 110A@220V ≤110%:continúa;110%~1 |
133,3A@208V 126A@220V 20%:10min;>120%:200ms |
183,3A@208V 173,2A@220V |
|
| Desequilibrio de carga | 100% | ||||
| THDV | <3% | ||||
| Tiempo de transferencia de red activado/desactivado | ≤16,6ms | ||||
| Datos de batería (CC) | |||||
| Rango de tensión de la batería | 380V-650V,RECOMENDADO @512V | ||||
| Max.charging/discharging corriente | 79A 99A 113A | 156A | |||
| Alimentación de carga/descarga continua | 31,7kW 39,7kW | 453kW | 62,3kW | ||
| Comunicación BMS | RS485/CAN | ||||
| Tipos de batería | Litio | ||||
| Eficiencia | |||||
| Eficiencia máxima | 98,2% | ||||
| Dispositivos de protección | |||||
| Protección contra polaridad inversa PV | Sí | ||||
| Protección inversa de la batería | Sí | ||||
| Protección contra sobretensiones ac/dc | |||||
| Control de resistencia de aislamiento | Typell Sí |
||||
| Control de fallos de masa | Sí | ||||
| Control de red | Sí | ||||
| Unidad de control de corriente residual | Sí | ||||
| Protección contra cortocircuitos de CA | Sí | ||||
| Supervisión de cadenas | Sí | ||||
| Protección antiIslanding | Sí | ||||
| Protección PIDprotección | Sí | ||||
| Función AFCl | Opc | ||||
| General | |||||
| Dimensiones (WH/D) | 33,5/53,1/20,1inch(850/1350/510mm) | ||||
| Peso | 153kg/337,31bs | 160kg/352,7Ibs | |||
| Rango de temperatura de funcionamiento | -22°F~+140°F,>122°F DISMINUCIÓN | ||||
| Altitud | 13123ft(4000m) | ||||
| Topología | Sin formularios | ||||
| Refrigeración | Refrigeración SmartAir | ||||
| Carcasa | IP66/NEMA4X | ||||
| Pantalla | OLED+LED/WFI+APP | ||||
| Interfaces:RS485/CAN | Sí | ||||
| Interfaces:WiFi//4GLAN | Opc | ||||
| Garantía.5/10 años | Sí/Opt | ||||
| UL17412021,UL1741SASB2020,EE15472018,EEE154712020,HECORULE14,E-5000,CSIP,SA17-SA18,UL19982018,CEC,FCCPART 15,CSAC2221071 | |||||
