| Datos Técnicos | |||||
| El modelo | Jup-3G2-LE | Jup-5G2-LE | Jup-6G2-LE | Jup-8G2-LE | Jup-10G2-LE |
| Entrada de la Batería | |||||
| El tipo de batería | Plomo-ácido o Li-ion | ||||
| Rango de tensión de batería (V) | 40-60 | ||||
| Max. Corriente de carga (A) | 70 | 120 | 140 | 190 | 210 |
| Max. Corriente de descarga (A) | 70 | 120 | 140 | 190 | 210 |
| Curva de carga | 3 etapas / Igualdad | ||||
| Número de entrada de batería | Opcional | ||||
| Estrategia de carga de Li-ion | Self-Adaption a BMS | ||||
| Entrada de cadena de PV | |||||
| Max. Entrada de DC de Potencia (W) | 4,500 | 7,500 | 9,000 | 12,000 | 15,000 |
| PV Tensión de entrada (V) | 370 (125~500) | ||||
| MPPT rango (V) | 150~425 | ||||
| El arranque de voltaje (V) | 120 | ||||
| PV corriente de entrada (A) | 17 | 17+17 | 17+17 | 26+26 | 26+26 |
| Max. PV ISC (A) | 20 | 20+20 | 20+20 | 34+34 | 34+34 |
| Nº de MPPT seguidores | 1 | 2 | 2 | 2 | 2 |
| Nº de cadenas por MPPT seguidores | 1 | 2/2 | 2/2 | 2/2 | 2/2 |
| Salida AC | |||||
| Potencia de salida nominal AC y UPS (W) | 3,000 | 5,000 | 6,000 | 8,000 | 10,000 |
| Max. Potencia de salida AC (W) | 3,600 | 6,000 | 7,200 | 9,600 | 12,000 |
| Pico de potencia (fuera de red) | 2 veces de la potencia nominal, 10s | 1,8 veces de la potencia nominal, 10s | |||
| Corriente nominal de salida AC (A) | 13.04 | 21.73 | 26.08 | 34.78 | 43.47 |
| Max. Corriente alterna (A) | 15.65 | 26.08 | 31.3 | 41.73 | 52.17 |
| Max. de paso CA continua (A) | 40 | 50 | 50 | 50 | 60 |
| Factor de potencia | Líder de 0.8 a 0.8 de retraso | ||||
| Frecuencia y tensión de salida (V) | 50/60Hz, 220/230 VCA (monofásico) | ||||
| Tipo de red | Monofásico | ||||
| Distorsión armónica actual | THD<3% (carga lineal <1.5%) | ||||
| Eficiencia | |||||

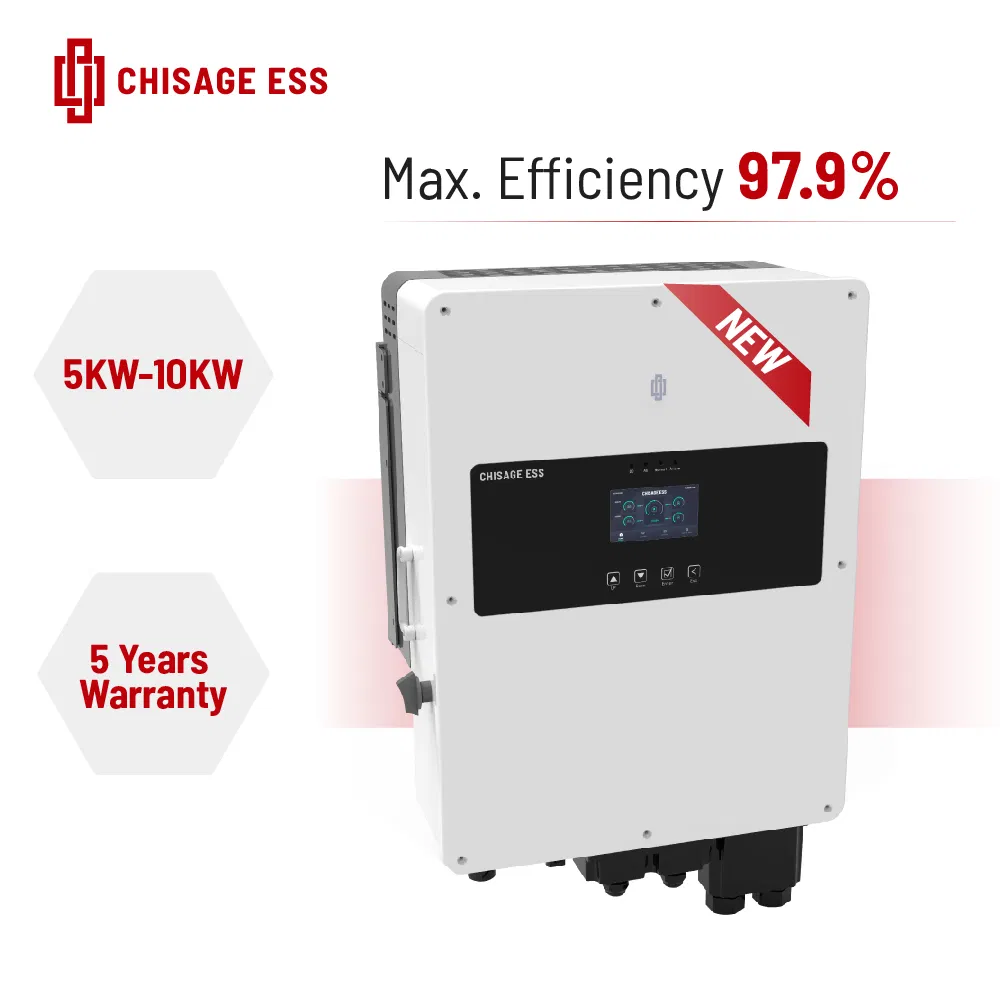

| Max. Eficiencia | 97.90% | ||||
| Eficiencia Euro | 97.00% | ||||
| MPPT eficiencia | 99.90% | ||||
| Protección | |||||
| Integrada | Protección contra relámpagos de entrada PV, Protección anti-islanding, Protección de polaridad inversa en entrada de cadena PV, Detección de resistencia de aislamiento, Unidad de control de corriente residual, Protección contra sobrecorriente de salida, Protección contra cortocircuito en salida | ||||
| Detección de fallos de arco PV | Opcional | ||||
| Protección de sobrevoltaje de salida | Tipo II DC / AC Tipo III | ||||
| Certificaciones y Estándares | |||||
| Regulación de red | CEI 0-21, VDE-AR-N 4105, NRS 097, IEC61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11 | ||||
| Regulación de Seguridad / EMC | IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1, IEC/EN 61000-6-2, IEC/EN 61000-6-3, IEC/EN 61000-6-4 | ||||
| Datos Generales | |||||
| Rango de temperaturas (ºC) | -45~60, disminución >45 | ||||
| Refrigeración | Refrigeración inteligente | ||||
| Ruido (dB) | ≤45 | ||||
| Comunicación con BMS | CAN, RS485 | ||||
| Peso (kg) | 34/35 | ||||
| Dimensiones (mm) | 514W × 665H × 292D | ||||
| Grado de protección | IP65 | ||||

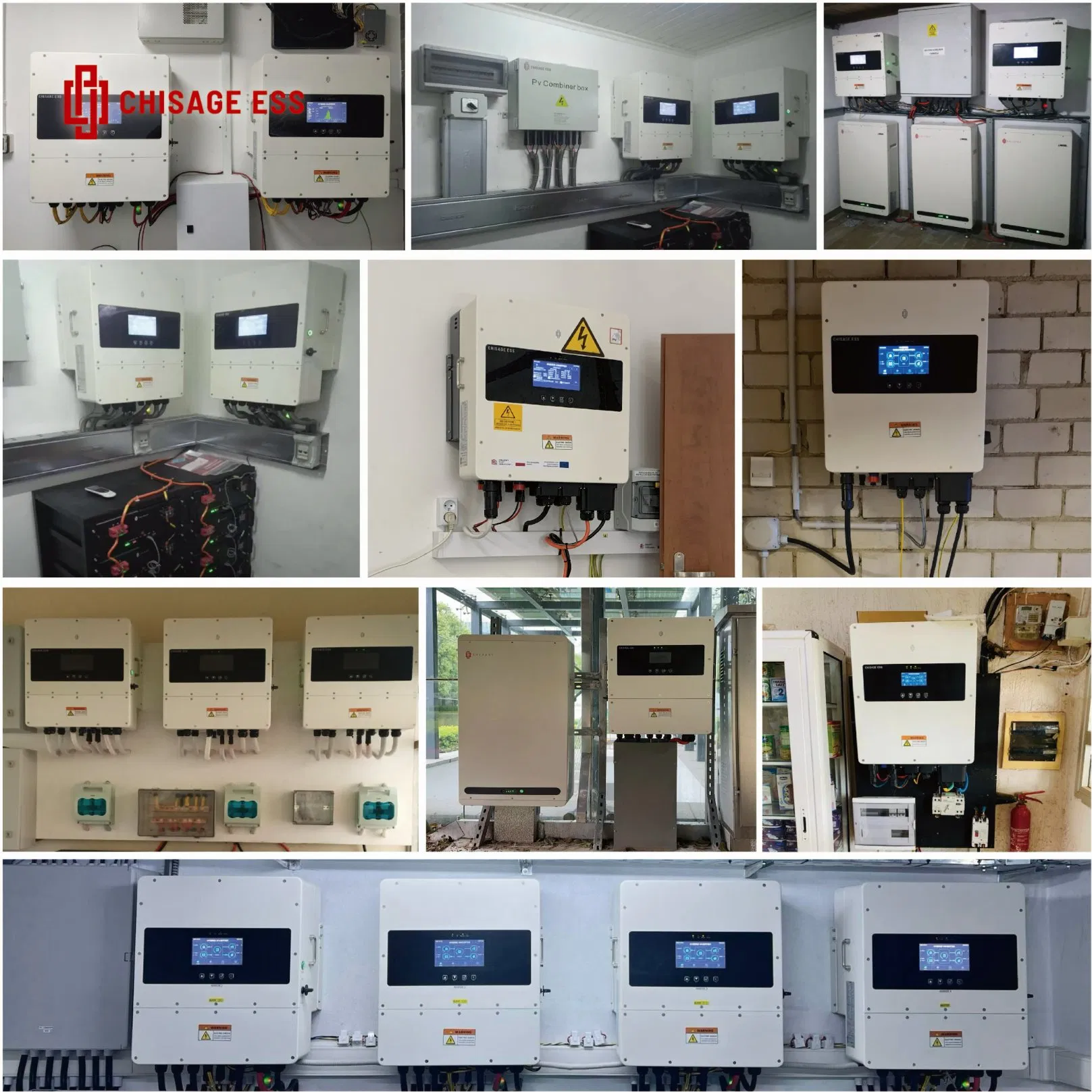

| Estilo de instalación | En la pared | ||||
